O MAX17552 é un regulador de tensión de alto Rendemento e compacto da serie Himalaya de Analog Devices, deseñado para unha xestión eficiente da enerxía en aplicacións electrónicas a pequena escala. Este circuíto integrado ofrece unha solución sofisticada para reducir a tensión con precisión e flexibilidade excepcionais.
Deseñado como un conversor buck sencrónico, o dispositivo pode regular voltaxes de entrada entre 4V e 60V ata unha saída axustable entre 0,8V e 54V, o que o fai moi versátil para diferentes necesidades de deseño electrónico. A súa topoloxía avanzada permite frecuencias de conmutación entre 100kHz e 2,2MHz, permitindo aos deseñadores optimizar a eficiencia enerxética e minimizar a interferencia electromagnética.
As principais características do circuíto inclúen un paquete compacto TDFN de 10 píns (3x2), compatible coa miniaturización de deseños electrónicos. Con unha forte capacidade de corrente de saída de 100mA e un rango de temperatura de funcionamento que vai desde -40°C ata 125°C, o MAX17552 é especialmente adecuado para aplicaciones industriais, automobilísticas e electrónicas portátiles que requiren unha regulación de enerxía fiable.
As súas vantaxes clave inclúen o seu deseño de rectificación sencrónica, que mellora a eficiencia da conversión, e a súa capacidade para funcionar en condicións ambientais adversas. O dispositivo é especialmente útil para deseñadores de circuítos que buscan unha solución compacta de regulación de tensión de alto rendemento con requisitos mínimos de componentes externos.
Modelos potenciais equivalentes ou alternativos nunha categoría de rendemento similar inclúen o LT3976, TPS62130 e MP2315, aínda que as súas características específicas poden variar. A súa conformidade co estándar RoHS reforza aínda máis a súa idoneidade para a fabricación electrónica moderna.
Este regulador de tensión representa unha solución óptima para aplicacións que requiren unha xestión de enerxía precisa e eficiente en espazos limitados, ofrecendo aos enxeñeiros unha creación integrada fiable e flexible para tareas de conversión de tensión.
MAX17552ATB+T Atributos técnicos clave
O MAX17552ATB+T é un regulador de tensión buck sincrónico de alta eficiencia con unha saída regulable que vai desde 0,8 V ata 54 V, capaz de soporte correntes ata 100 mA. Funciona en frecuencias de conmutación entre 100 kHz e 2,2 MHz, o que proporciona un equilibrio entre eficiencia e tamaño dos compoñentes. Conta con protección contra sobrecarga térmica, bloqueo por menor tensión de referencia, protección contra sobrecorrente e inicio suave programable, garantindo un funcionamento fiable en condicións difíciles. Forma parte da serie Himalaya de Analog Devices, destacada pola súa alta integración e rendimiento compacto na xestión de enerxía.
MAX17552ATB+T Tamaño do embalaxe

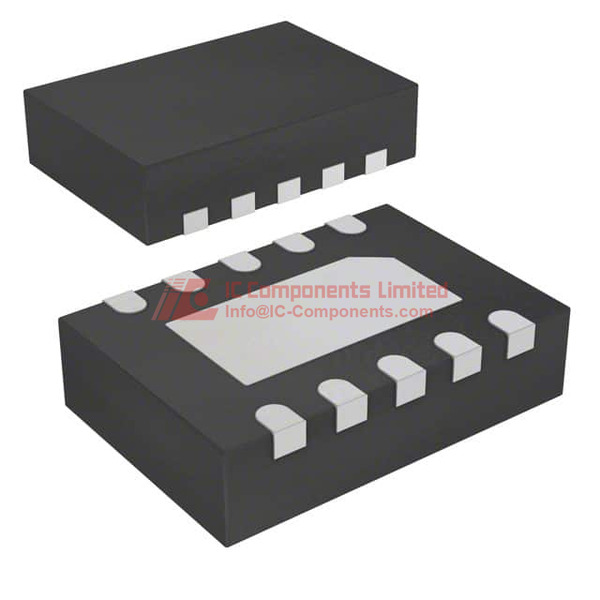

O MAX17552ATB+T preséntase nun paquete TDFN de 10 pínxamas, de 3 mm x 2 mm con unha almofarda exposta para mellorar a disipación térmica. Este paquete admite tecnoloxía de superficie (SMT), ideal para distribucións de PCB de alta densidade. Cómpre en formato cinta e bobina para procesos automatizados de montaxe, con cada bobina contén 2000 unidades para unha produción eficiente. A variante WFDFN con almofarda mollable tamén está dispoñible para facilitar as inspeccións de soldadura e mellorar as propiedades térmicas.
MAX17552ATB+T Aplicación
Este regulador de voltaxe buck axustable está deseñado para aplicacions que requiren unha eficiente conversión de corrente continua (DC-DC) en descenso. É ideal para automatización industrial, infraestruturas de telecomunicacións, sistemas de alimentación distribuída, control de procesos, dispositivos médicos, equipos alimentados por batería e electrónica automotriz. A súa saída ajustable, protección robusta e alta fiabilidade fan que sexa apto para sistemas que demandan precisión e durabilidade.
MAX17552ATB+T Catro características
O MAX17552ATB+T ofrece unha conversión DC-DC buck síncrona de alta eficiencia, con rango de tensión de saída regulable desde 0,8 V ata 54 V e soporta correntes de saída ata 100 mA. Funciona en frecuencias de conmutación entre 100 kHz e 2,2 MHz, permitindo equilibrar eficiencia e tamaño dos compoñentes. Inclúe rectificador síncrono para maior eficiencia, funcionamento en modo positivo e rango amplo de entrada para mellorar a compatibilidade con varias fontes de alimentación. Outras funcións clave son inicio suave programable, protección contra sobretemperatura, bloqueo por menor tensión e protección contra sobrecorrente, garantindo operación estable en entornos demanding. Forma parte da serie Himalaya de Analog Devices, recoñecida pola súa integración elevada, tamaño compacto e fiabilidade.
MAX17552ATB+T Características de calidade e seguridade
Este chip incorpora funcións de seguridade completas, como protección contra sobretemperatura, límite de corrente e bloqueo por menor tensión, para evitar danos en condicións de fallo. A súa almofarda exposta melhora a disipación térmica garantindo estabilidade térmica en todo o rango de operación. A alta integración e os estándares de fabricación rigorosos de Analog Devices / Maxim Integrated aseguran a fiabilidade e a calidade do produto.
MAX17552ATB+T Compatibilidade
O MAX17552ATB+T é compatible con liñas estándar de montaxe SMT e aoíra en calquera deseño que precise de un regulador de descenso compacto e eficiente. Os seus amplos rangos de tensión de entrada e saída soportan diferentes deseños de microcontroladores, sensores, aplicacións industriais e sistemas de comunicación. A configuración de pines coincide cos paquetes TDFN establecidos, facilitando o deseño e a migración na PCB.
MAX17552ATB+T Folla de datos en PDF
Para unha consulta detallada das especificacións técnicas, orientacións de aplicación e deseños de referencia, a folla de datos máis actualizada e completa do MAX17552ATB+T está dispoñible para descarga directa na nosa web. Recoméndase aos clientes acceder a ela nesta páxina para obter os datos de produto máis fiables e completos para as súas necesidades de desenvolvemento.
Distribuidor de calidade
IC-Components é un distribuidor de confianza e premium de produtos de Analog Devices/Maxim Integrated. Orgullámonos na orixe auténtica, prezos competitivos e un servizo ao cliente líder na industria. Para orzamentos inmediatos, prezos en tempo real e a distribución máis fiable do MAX17552ATB+T, solicita unha cotización hoxe na nosa web—o teu mellor socio na procura de circuitos integrados de calidade.
