O TPS7A4901DRBT é un regulador de voltaxe lineal de alto rendemento deseñado por Texas Instruments, que oferece unha xestión de enerxía precisa e eficiente para aplicacións electrónicas avanzadas. Este sinxelo circuíto integrado proporciona unha solución sofisticada para a regulación de voltaxe en ambientes demanding, con configuración de saída positiva axustable que pode entregar ata 150mA de corrente con estabilidade excepcional.
Deseñado para un rendemento robusto, o dispositivo funciona nun intervalo de temperatura ampliado de -40°C ata 125°C, o que o fai adecuado para ambientes industriais, automotrices e aeroespaciais adversos. O seu deseño avanzado inclúe múltiples funcións de protección, como protección contra sobrecorrente, apago por sobretemperatura e bloqueo por sub-voltaxe, garantindo un funcionamento fiable e seguro en condicións diversas.
O regulador destaca polas súas impresionantes características eléctricas, entre elas un notable índice de rexeitamento de alimentación eléctrica (PSRR) de 72dB a 120Hz, que minimiza eficazmente o ruído e mantén o voltaxe de saída consistente. Coa súa tolerancia máxima de tensión de entrada de 35V e un rango de voltaxe de saída de ata 33V, este dispositivo ofrece unha gran flexibilidade para diferentes necesidades de fonte de alimentación.
O paquete en superficie 8-SON (3x3) mellora as súas capacidades de integración, permitindo un deseño de PCB compacto e eficiente. A súa baixada de tensión (dropout) de só 0,6V a 150mA de saída, xunto cunha corrente de quiescente mínima de 100μA, demostra unha eficiencia enerxética excepcional.
As principais aplicacións inclúen instrumentación de precisión, equipos de telecomunicacións, electrónica automotriz, sistemas de control industrial e dispositivos portátiles que requiren unha xestión de enerxía estable e adaptable. A función de control de habilitación (enable) do dispositivo proporciona maior flexibilidade nas estratexias de xestión de enerxía.
Os modelos equivalentes ou illustrativos dentro da mesma familia de produtos inclúen o TPS7A4900, TPS7A4902 e reguladores lineais de baixa caída de tensión similares do portfolio de Texas Instruments. Estas alternativas ofrecen características de rendemento comparables con pequenas variacións en especificacións de voltagem e corrente.
O TPS7A4901DRBT representa unha solución sofisticada para enxeñeiros que buscan un regulador de voltaxe lineal compacto, fiable e versátil, con mecanismos de protección completos e un rendimiento eléctrico superior.
TPS7A4901DRBT Atributos técnicos clave
O TPS7A4901DRBT ofrece unha saída axustable con corrente máxima de 150mA e tensión máxima de entrada de 35V, ideal para aplicacións que requiren regulación lineal de alta precisión e baixo ruído.
TPS7A4901DRBT Tamaño do embalaxe

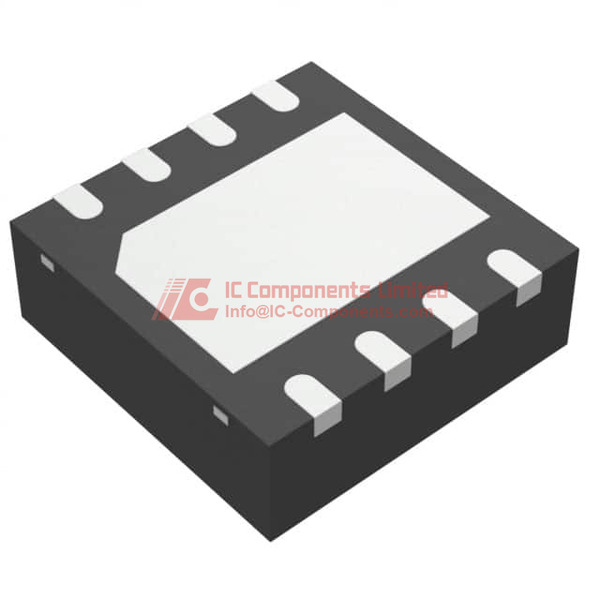

O TPS7A4901DRBT encóntrase nunha marxe de 8-VDFN (Small Outline No-Lead) de 3x3mm, con pad exposto para unha maior disipación térmica. Este circuíto integrado de montaxe superficial inclúe 8 pins para facilitars a integración na placa e minimiza parasíticos para aplicacións de alto rendemento. O código de encapsulación é 138808, e o embalaxe do fabricante preséntase en formato Tape & Reel (TR) para a produción automatizada.
TPS7A4901DRBT Aplicación
Este dispositivo é amplamente utilizado en sistemas analóxicos de precisión, equipamento industrial e de comunicación, dispositivos portátiles e aplicacións automoción que requieren unha regulación de tensión lineal con ruído ultrabaixo e alta capacidade de rechazo de fontes de alimentación. A súa capacidade de axuste e precisión fan que sexa ideal para fontes de alimentación de circuitos analóxicos sensibles, adquisición de datos e alimentación de microcontroladores.
TPS7A4901DRBT Catro características
O TPS7A4901DRBT ofrece unha caída de tensión de referencia moi baixa e unha ratio de rechazo de alimentación (PSRR) de 72dB a 120Hz, apto para circuitos analóxicos sensible ao ruído. A saída é axustábel desde 1.194V ata 33V, proporcionando flexibilidade para diferentes deseños. Pode fornecer ata 150mA cunha caída de tensión máxima de 0.6V a 150mA, garantindo eficiencia mesmo con baixas tensións de entrada. Outra característica importante é o seu consumo en quiescente de só 100μA, favorecendo sistemas con baterías. Inclúe control de habilitación integrado para facilitar o control lóxico desde microcontroladores. Operar en un rango de temperaturas de -40°C a +125°C, garantiza un rendemento fiable en ambientes industriais e automoción demandingas.
TPS7A4901DRBT Características de calidade e seguridade
O dispositivo conta con proteccións completas: contra sobrecorrente, sobretemperatura e bloqueo porbaixo de tensión (UVLO), asegurando unha operación fiable e protección dos circuítos posteriores. Cumpre con RoHS en toda a súa actualización e está certificado para seguir os estándares ambientais actuais.
TPS7A4901DRBT Compatibilidade
O TPS7A4901DRBT é compatible cunha ampla gama de deseños lóxicos e analóxicos grazas ao seu saída axustábel, á súa configuración de regulador positivo único e ao seu formato estándar de montaxe superficial e VDFN. Integración sinxela en diferentes deseños de PCB e pode sustituír facilmente reguladores similares estándar da industria.
TPS7A4901DRBT Folla de datos en PDF
A páxina web ofrece a folla de datos máis completa e autorizada para este modelo de produto. Recoméndase aos clientes descargar a folla de datos técnica desde a nosa páxina para consultar especificacións eléctricas detalladas, directrices de deseño e esquemas recomendados de aplicación.
