O Texas Instruments THVD1450DRBR é un transceptor de control industrial especializado, deseñado para aplicacións de comunicación RS485 robustas. Este circuíto integrado de alto rendimiento ofrece capacidades avanzadas de transmisión de datos en semi-dúplex con inxustificada fiabilidade e rendemento en ambientes industriais demandingados.
O transceptor está deseñado para funcionar sen problemas en entornos industriais complexos, soportando taxas de transmisión de datos de ata 50 Mbps cun rango de tensión de alimentación de 3V a 5,5V. A súa notable faixa de temperatura de funcionamento, que vai desde -40°C ata 125°C, garante un rendemento consistente en condicións térmicas extremas, facéndoo ideal para aplicacións industriais adversas e ao aire libre.
As características técnicas principais inclúen unha configuración de condutor/receptor único con 30 mV de histerese no receptor, que proporciona unha excelente inmunidade ao ruído e integridade do sinal. O dispositivo está empaquetado nun tamaño compacto 8-VSON (3x3) de montaxe superficial con flancos visibles, facilitando a integración en PCB e procesos de montaxe automatizados.
Deseñado para a comunicación mediante o protocolo RS485, este transceptor resolve desafíos críticos de deseño en sistemas de control industrial, telecomunicacións e infraestrutura de automatización. O seu formato reducido e características de alto rendemento fan que sexa ideal para aplicacións que requiren transmisión de datos fiable e de alta velocidade en espazos limitados.
O THVD1450DRBR ofrece vantaxes significativas, incluíndo cumprimento da normativa RoHS, baixo consumo de enerxía e unha resistencia sólida a interferencias electromagnéticas. A súa avanzada presentación e mellores características eléctricas distígueno das solucións tradicionais de interfaces de comunicación.
Modelos alternativos ou equivalentes na gama de transceptores de Texas Instruments inclúen o THVD1451, THVD1452 e SN65HVD1050, que ofrecen capacidades similares de comunicación RS485 con diferentes específicas de rendemento.
Os posibles campos de aplicación abarcan a automación industrial, sistemas de xestión de edificios, redes de control de procesos, infraestrutura de telecomunicacións e sistemas de comunicación integrados que precisen interfaces fiables e de alta velocidade para transmisión de datos.
THVD1450DRBR Atributos técnicos clave
O THVD1450DRBR é un transceptor de alta fiabilidade con características técnicas clave, que inclúen un paquete 8-VSON (3x3) e compatibilidade co protocolo RS485 de medio dúplex, cunha taxa de transmisión de ata 50 Mbps, garantindo comunicación rápida e estable en ambientes industriais complicados.
THVD1450DRBR Tamaño do embalaxe

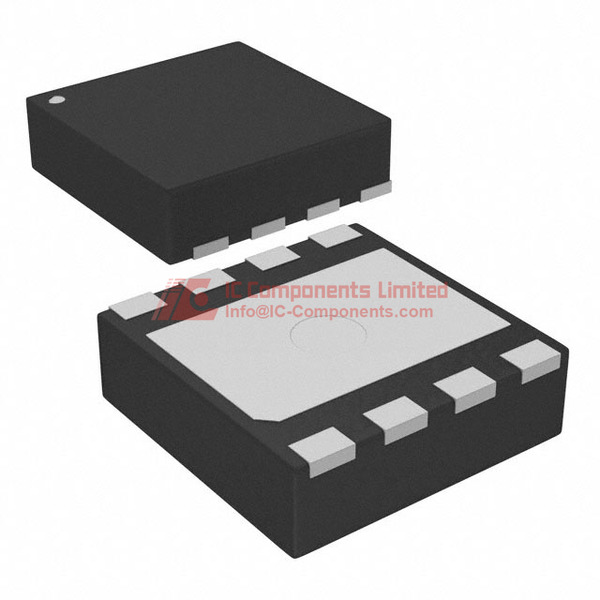

O produto vén en un envase 8-VSON (Very Small Outline No-Lead) de 3 mm x 3 mm, que inclúe unha lámina exposta para mellorar o rendemento térmico. O empacado é tape and reel (TR), ideado para procesos de fabricación automatizada en volume elevado. A configuración dos pins consta de oito pins con flancos contaminables, deseñados para unha montaxe en superficie fiable e inspección óptica automatizada.
THVD1450DRBR Aplicación
O THVD1450DRBR é ideal para aplicacións industriais robustas, sistemas de automatización, controladores de motores e redes de comunicación que requiren alta integridade de sinal en condicións adversas. É especialmente adecuado para control distribuído de procesos, unidades remotas terminal (RTUs), controladores lógicos programables (PLCs) e sistemas de xestión de edificios, debido á súa forte inmunidade ao ruído e altas taxas de transferencia de datos.
THVD1450DRBR Catro características
O dispositivo soporta comunicación RS485 de medio dúplex con taxa máxima de ata 50 Mbps, garantindo transmisión de datos fiable e versátil en múltiples puntos. Inclúe un conductor e un receptor por cada IC, o que permite unha comunicación en dúas fíos equilibrada. A hysterese do receptor de 30 mV mellora a inmunidade ao ruído para unha recepción de sinal estable. A amplitude de tensión de alimentación ampla (de 3V a 5.5V) facilita deseños de sistema flexibles e compatibilidade con diversas familias lóxicas. O rango de temperatura de funcionamento estendido de -40°C a +125°C garante o rendemento en ambientes industriais estándar e extremos. O deseño de flanco contaminable é compatible coa inspección automática de soldadura óptica, moi importante na fabricación moderna. A protección ESD avanzada aumenta a fiabilidade do dispositivo.
THVD1450DRBR Características de calidade e seguridade
O THVD1450DRBR cumple coa normativa RoHS da industria, con estado de conformidade dispoñible ao solicitalo. A estrutura VDFN con lámina exposta proporciona disipación térmica superior, protexendo contra estrés térmico e garantindo a fiabilidade a longo prazo. O transceptor está deseñado para un rendemento consistente en ambientes con alta EMI e conta con protección contra curto-circuízos na liña de bus.
THVD1450DRBR Compatibilidade
O produto é compatible con redes RS485 lendas e modernas, soportando actualizacións de sistemas tanto novas como de reparación. Integrámase facilmente con outros transceptores estándar RS485 e RS422, ofrendo versatilidade para infraestruturas de comunicación serial industrial. O paquete VSON está optimizado para aplicacións de montaxe en superficie onde o espazo na placa é limitado.
THVD1450DRBR Folla de datos en PDF
Para consultar as especificacións técnicas máis detalladas e actualizadas, IC-Components proporciona a folla de datos máis autoritaria e precisa do THVD1450DRBR. Recomendamos firmemente descargar a folla de datos oficial desde esta páxina para asegurarse de contar con toda a información relevante para as súas necesidades de deseño e adquisición.
