A IXYS Corporation IXGH60N30C3 é un transistor bipolar de xorella isolada (IGBT) de alto rendemento, deseñado para aplicacións avanzadas de electrónica de potencia. Este robusto dispositivo semiconductor pertence á serie GenX3, ofrecendo un rendimiento excepcional en conmutación e control de altos poderes.
Confeccionado con tecnoloxía avanzada de semiconductores, este IGBT aborda desafíos críticos de deseño en sistemas de conversión de potencia e control de motorización. O seu paquete a través dunha unión TO-247AD proporciona unha excelente xestión térmica e un acoplamento mecánico fiable, facendo del apto para ambientes industriais e automoción que esixen altos standards.
As súas principais especificacións destacan as súas impresionantes características eléctricas: o dispositivo pode soportar unha corrente de colector máxima de 75A, con capacidade de corrente pulsada máxima de 420A. Funciona nun amplo rango de temperaturas desde -55 °C ata 150 °C, demostrando unha estabilidade e fiabilidade notables. Con unha tensión de ruptuta colector-emisor de 300V e un voltaxe en modo de funcionamento (Vce(on)) de 1,8V con 15V, ofrece un rendemento eficiente na conmutación de potencia.
O transistor mostra capacidades de conmutación rápidas, con retrasos de activación e desactivación de 23ns e 108ns respectivamente, e unha carga cara de xestión de 101nC. Estas características fan del unha opción ideal para aplicacións que requiren conmutación rápida e precisa de potencia, como inversionistas, accionamentos de motorización e sistemas de fonte de alimentación.
As principais vantaxes inclúen un deseño sen chumbo e en cumprimento coas normas RoHS, un rendemento térmico completo e unha capacidade elevada de manexo de potencia de 300W. A súa versatilidade vén reforzada pola súa compatibilidade con tipos de entrada estándar e características de conmutación de impedancia baixa.
As posibles áreas de aplicación inclúen o control industrial de motorización, sistemas de enerxías renovables, sistemas de alimentación ininterrompida (SAIs), equipamento de soldadura e electrónica de potencia para automoción. O seu deseño robusto facelo especialmente apto para ambientes de alta potencia e alta temperatura, onde unha actuación fiable do semiconductor é esencial.
Os modelos equivalentes ou alternativos na serie IXYS GenX3 de IGBT inclúen:
IXGH50N30C3
IXGH75N30C3
IXGH100N30C3
Estes modelos ofrecen características de rendemento similares cunha pequena variación en absorción de corrente e estándares de tensión, proporcionando ás eivas solucións flexibles para os diversos requisitos de deseño de electrónica de potencia.
IXGH60N30C3 Atributos técnicos clave
O IXGH60N30C3 é un transistor IGBT de alta potencia cun tensión máxima de 300V e corrente máxima de 75A, deseñado para tarefas de conmutación esixentes. A súa resistencia térmica e capacidade de soportar conducións de pico ata 420A fanche confiar nun funcionamento estable baixo condicións extremas.
IXGH60N30C3 Tamaño do embalaxe

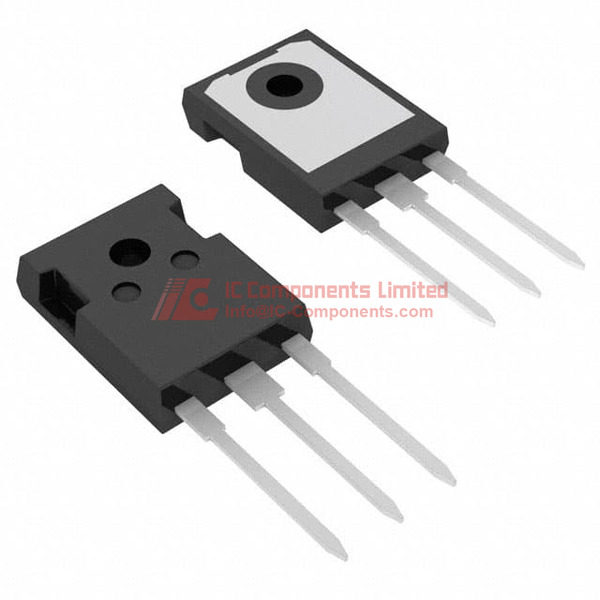

O paquete / caixa é de formato TO-247-3, embalado en tubo para facilitar a manipulación e instalación. A encapsulación é do tipo TO-247, feita de semiconductores de alta calidade, e conta con configuración de 3 pins para conexións sinxelas.
IXGH60N30C3 Aplicación
O IXGH60N30C3 é idóneo para aplicacións de conmutación de alta potencia, como inverteres, conversores e sistemas de control de motorización tanto en entornos industriais como en dispositivos de consumo. A súa eficiencia e fiabilidade fan del unha opción excelente para proxectos demanding.
IXGH60N30C3 Catro características
Este modelo de IGBT de 300V e 75A, encapsulado en formato TO-247, soporta conducións de alta potencia con unha tensión de ruptura de 300V, e unha tensión máxima de gate (Vge) de 15V. Funciona en xiros de temperatura de -55°C a 150°C, con carga de porta eficiente de 101nC, e tempos de conmutación optimizados (23ns ligado e 108ns cortado) para alto rendemento.
IXGH60N30C3 Características de calidade e seguridade
Cumpre as normativas RoHS, garantindo compoñentes libres de plomo e respectuosos co medio ambiente. O seu nivel de sensibilidade á humidade é 1, o cal significa que ten unha vida útil ilimitada en condicións ambientais normais, reducindo o risco de fallos relacionados coa humidade.
IXGH60N30C3 Compatibilidade
É compatible con aplicacións de montaxe en orificios, deseñado para facilitar a súa instalación e substitución. Adecuado para múltiples aplicacións de alta potencia que requiren ata 300V de voltaxe e ata 75A de corrente, facilitando a integración en diferentes proxectos.
IXGH60N30C3 Folla de datos en PDF
Para consultar toda a información técnica detallada, recomendámosche descargar a folla de datos oficial do IXGH60N30C3 desde o noso sitio web. Esta folla é a guía completa que cobre dimensións do produto, propiedades eléctricas, condicións térmicas e notas de empregabilidade.
