O AVX (KYOCERA AVX) 1808AA681JATME é un condensador cerámico de alto rendemento deseñado para aplicacións electrónicas robustas e fiables. Este condensador cerámico multicapa de superficie (MLCC) ofrece características eléctricas excepcionais, o que o fai adecuado para esquemas electrónicos de uso xeneral.

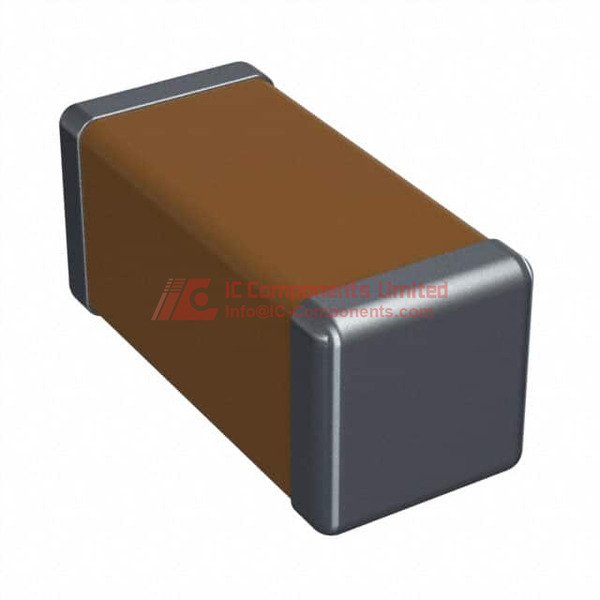

O condensador conta cun paquete compacto 1808 (4520 Métrico) que mide 0,181" x 0,079" (4,60mm x 2,00mm), cunha marxe máxima de 0,087" (2,20mm), permitindo un uso eficiente do espazo nos deseños de circuitos electrónicos. A súa alta tensión de 1000V (1kV) faiche especialmente apto para aplicacións que demandan unha aireación eléctrica significativa e un bo rendemento en condicións de elevadas tensións.
Deseñado con un coeficiente de temperatura C0G/NP0, este condensador ofrece unha estabilidade excepcional ao longo dunha ampla faixa de temperaturas de funcionamento de -55°C a 125°C. A súa tolerancia do ±5% garante unha precisión na capacitancia, mentres que o valor de 680 pF facilita a xestión estable de sinais e enerxía.
As principais vantaxes inclúen a súa tolerancia a tensións elevadas, o seu deseño compacto de superficie e a súa construción robusta. O compoñente é compatible coa directiva RoHS, o que revela conciencia ecolóxica e o cumprimento dos estándares internacionais de fabricación electrónica. O dispositivo vén en envase de cinta e bobina, facilitando os procesos de fabricación.
As áreas de aplicación potenciais inclúen circuítos electrónicos xeneralistas, sistemas de xestión de enerxía, infraestrutura de telecomunicacións, electrónica de automoción e equipamento de control industrial. A súa versatilidade faiche apto para deseñadores que busquen un condensador cerámico fiable, de alto rendemento e con especificacións eléctricas estritas.
Aunque os modelos equivalentes específicos non se referencian directamente nas especificacións, condensadores MLCC de alta tensión similares de fabricantes como Murata, TDK e Samsung Electro-Mechanics poden ofrecer características de rendemento comparables. Recoméndase consultar fichas técnicas detalladas e realizar análise comparativa para unha referencia precisa.
1808AA681JATME Atributos técnicos clave
A capacidade do condensador é de 680 pF, con unha tensión xerada de 1000 V (1 kV). A súa tolerancia é do ±5%, garantindo unha estabilidade fiable nas distintas aplicacións eléctricas e electrónicas.
1808AA681JATME Tamaño do embalaxe
O formato de embalaxe é Tape & Reel (TR). Está elaborado con material de condensador cerámico multicapa (MLCC). As súas dimensións son 1808 (4,60 mm x 2,00 mm). A configuración de pinos é de compoñente de superficie (SMD). As súas características térmicas inclúen un coeficiente de temperatura C0G, NP0. En canto ás propiedades eléctricas, soporta tensión elevada ata 1 kV, adecuada para aplicacións de alta tensión.
1808AA681JATME Aplicación
Destinado a aplicacións de uso xeral que requiren unha capacidade estable baixo condicións de alta tensión. É ideal para circuítos de rede eléctrica e equipamentos que precisan condensadores cerámicos de alta tensión con funcionamento fiable.
1808AA681JATME Catro características
Este condensador AVX 1808AA681JATME ofrece unha capacidade de 680 pF e unha tensión nominal de 1000 V, sendo perfecto para circuítos de alta tensión. Utiliza un material dieléctrico NP0 (C0G), que garante unha excelente estabilidade térmica e baixas perdas en un amplo rango de temperaturas desde -55 °C ata 125 °C. A tolerancia de ±5% asegura unha súa rendibilidade consistente en filtrado, temporización e sintonización. A súa construción multicapa cerámica amplía a súa robustez fronte a condicións mecánicas e ambientais. O embalaxe en formato de cinta e carrete facilita a automatización do montaxe e optimiza o espazo na placa de circuítos. A súa alta resistencia dieléctrica e baixa absorción contribúen a unha mínima distorsión do sinal e un rendimiento eléctrico superior en aplicacións demandingas de potencia e cables de liña.
1808AA681JATME Características de calidade e seguridade
Fabricado por AVX, filial de KYOCERA AVX, este condensador cumpre coa normativa ambiental RoHS, garantindo unha construcción sen plomo e respectuosa co medio ambiente. O seu deseño MLCC atende estándares rigorosos de fiables e durabilidade en equipamentos electrónicos industriais e comerciais. Operando con seguridade en un rango de temperaturas estendido, mantén unha capacidade estable, reduciendo o risco de fallo en ambientes adversos. A súa embalagem en cinta e carrete permite un transporte sen contaminación e unha manipulación sinxela na produción, o que reforza a calidade do produto.
1808AA681JATME Compatibilidade
É compatible con diversos sistemas de alimentación e cables de liña onde se requiran condensadores cerámicos de alta tensión. A súa dimensión estándar 1808 e a configuración de superficie facilitan unha integración sinxela en liñas automatizadas de montaxe de PCB. O dieléctrico NP0 garante cambios mínimos na capacidade co aumento da temperatura, sendo apto para circuítos electrónicos sensibles que demandan lonxevidade e precisión. Este condensador é adecuado para unha ampla variedade de aplicacións, dende fontes de alimentación e circuítos de filtrado ata acoplamento, desacoplamento e módulos de procesamento de sinal.
1808AA681JATME Folla de datos en PDF
No noso sitio web atópase a folla de datos máis completa e actualizada do condensador AVX 1808AA681JATME. Recoméndase a descarga directa desde esta páxina para acceder ás especificacións técnicas detalladas, as directrices de montaxe e os datos de proba, asegurando unha correcta aplicación e o máximo rendemento do compoñente.
