Conectores SCART: historial, pinout, tipos, configuración e compatibilidade

Os conectores SCART foron unha vez un xeito común de conectar televisores a dispositivos como reprodutores de DVD e consolas de xogos.Este artigo explica o que é SCART, como funciona, as súas partes, tipos e usos.Tamén explica como conectalo aos televisores modernos e escoller o cable correcto.

Catálogo

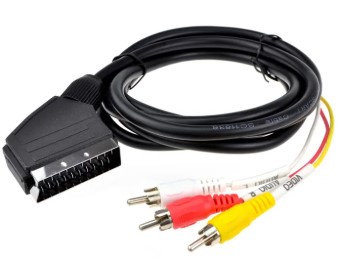

Figura 1. Conector SCART

Que é un conector SCART?

A O conector SCART é un tipo de conector eléctrico úsase para conectar dispositivos de audio e vídeo, principalmente en sistemas de entretemento doméstico máis antigos.É un enchufe grande e plano con varios pinos que pode transportar sinais de audio e vídeo nun só cable.Tamén permite a comunicación bidireccional entre dispositivos, como cambiar automaticamente a entrada do televisor cando se acende un dispositivo.Aínda que foi substituído principalmente por conexións modernas como HDMI, SCART foi un estándar importante para simplificar as conexións de audio e vídeo nos sistemas electrónicos anteriores.

Historia do conector SCART

O conector SCART ten unha importante historia no desenvolvemento de sistemas de entretemento doméstico, especialmente en Europa.Creouse para simplificar a conexión de televisores e outros dispositivos mediante o uso dun único cable tanto para audio como para vídeo.Co paso dos anos, o SCART fíxose moi utilizado e xogou un papel fundamental na mellora da calidade da imaxe e do son de dispositivos como videograbadoras e reprodutores de DVD.

• Década de 1970 – O conector SCART desenvolveuse en Francia para crear unha forma estándar de conectar televisores a outros dispositivos mediante un único cable para audio e vídeo.

• Década de 1980 – Fíxose necesario nos televisores vendidos en Francia, o que axudou a que se espallase rapidamente por Europa e se convertese nunha característica común nos televisores.

• Década de 1990 – Utilizouse amplamente para conectar dispositivos como videograbadoras, reprodutores de DVD e consolas de xogos, ofrecendo unha mellor calidade de imaxe co soporte RGB.

• Principios dos anos 2000 – As conexións dixitais máis novas como HDMI comezaron a substituír SCART porque ofrecían unha calidade superior e eran máis fáciles de usar.

• Hoxe – SCART atópase principalmente en equipos máis antigos e úsase principalmente con adaptadores para conectarse a dispositivos modernos.

Como funciona un conector SCART

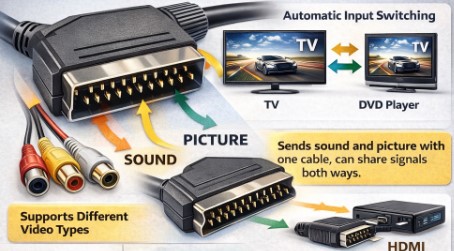

Figura 2. Como funciona un conector SCART

A O conector SCART funciona enviando tanto son como imaxe entre dispositivos usando un cable.Ten moitos pinos no seu interior que manexan diferentes sinais como vídeo e audio.Tamén pode enviar sinais en ambos sentidos, polo que os dispositivos poden compartir datos facilmente.Admite tipos de vídeo básicos como composto e RGB, e pode facer que o televisor cambie automaticamente á entrada correcta cando se acende un dispositivo.Hoxe, úsase a miúdo con adaptadores para conectarse a sistemas máis novos como HDMI.

Pinout e diagrama de cableado SCART

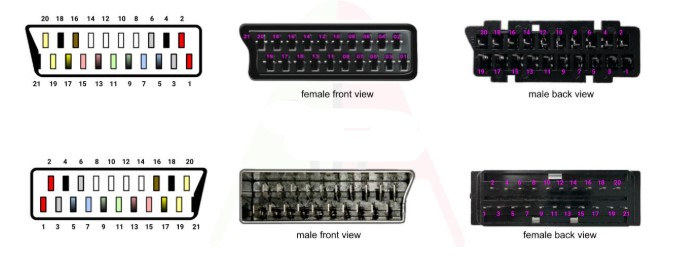

Figura 3. Diagrama de conexión e cableado do conector SCART

• Pin 1 - Saída de audio

• Pin 2 - Audio Right In

• Pin 3 - O audio deixado fóra

• Pin 4 - Terreo de audio

• Pin 6 - Audio deixado

• Pin 7 - Sinal azul

• Pin 8 - Tensión de conmutación (selección de entrada de TV)

• Pin 11 - Sinal verde

• Pin 15 - Sinal vermello

• Pin 16 - Cambio RGB

• Pin 17 - Terra de vídeo

• Pin 19 - Saída de vídeo composto

• Pin 20 - Entrada de vídeo composto

• Pin 21 – Escudo / Terra

Diagrama de cableado do conector SCART

Sinal Tipo	Dispositivo A (pin de saída)	SCART Cable	Dispositivo B (pin de entrada)
Vídeo (composto)	Pin 19	→	Pin 20
Dereito de audio	Pin 1	→	Pin 2
Audio Esquerdo	Pin 3	→	Pin 6
Terra	Pin 4	→	Pin 4

Tipos de conectores SCART

Figura 4.SCART con cable completo (RGB).

Usa os 21 pinos e admite vídeo RGB de alta calidade, audio estéreo e conmutación automática.Ofrece a mellor calidade de imaxe entre os tipos SCART e úsase habitualmente para dispositivos que admiten saída RGB como reprodutores de DVD e consolas de xogos.

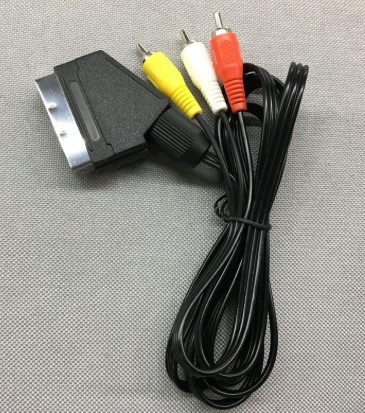

Figura 5. SCART composto

Usa menos pinos e só admite vídeo composto e audio básico.É máis sinxelo e común en dispositivos máis antigos, pero a calidade da imaxe é menor en comparación coa RGB porque todos os sinais de vídeo se combinan nun só.

Figura 6. Cable de entrada/saída SCART

Deseñado para enviar sinais dentro ou fóra dun dispositivo, ou ambos.Algúns cables inclúen un interruptor para cambiar de dirección, o que os fai útiles para gravar dispositivos ou conectar varios sistemas.

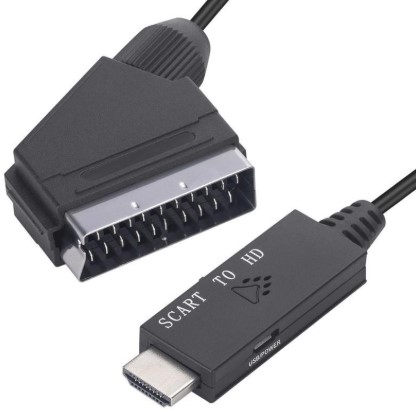

Figura 7. Conversor SCART para HDMI

Converte sinais SCART analóxicos en HDMI dixital.Permite que dispositivos máis antigos, como videograbadoras ou reprodutores de DVD, se conecten a televisores modernos, mellorando a miúdo a compatibilidade e, ás veces, mellorando a calidade da imaxe.

Figura 8. Adaptador SCART a RCA

Rompe a conexión SCART en conectores RCA vermellos, brancos e amarelos separados.Isto permite a conexión a dispositivos que usan entradas AV estándar para vídeo e audio.

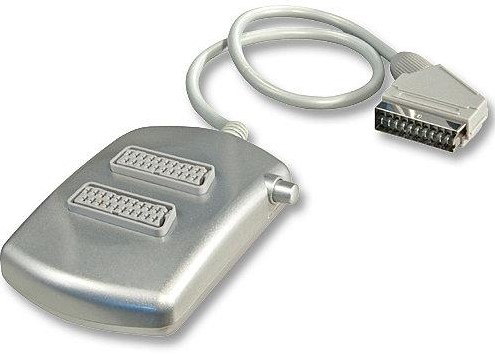

Figura 9. Caixa de interruptores SCART

Permite que varios dispositivos SCART se conecten a un único televisor.Os usuarios poden cambiar entre os dispositivos de forma manual ou automática, reducindo a necesidade de conectar e desconectar os cables.

Figura 10. Divisor SCART

Envía un sinal SCART a varias pantallas ou dispositivos.É útil para mostrar o mesmo vídeo en máis dunha pantalla, aínda que a calidade do sinal pode reducirse se non está alimentado.

Figura 11.SCART S-Vídeo

Admite sinais de vídeo S, que separan o brillo e a cor para unha mellor calidade de imaxe que a composta.Depende tanto do cable como do soporte do dispositivo para funcionar correctamente.

SCART completo vs SCART parcial

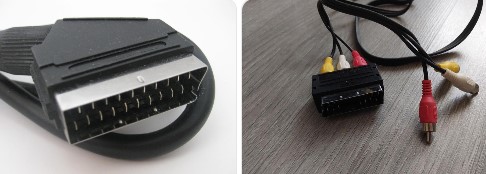

Figura 12. SCART completo vs SCART parcial

Característica	Cheo SCART	Parcial SCART
Pins Usados	Todos os 21 pinos	Só algúns pinos
Calidade do vídeo	Alto (RGB, máis claro e nítido imaxe)	Inferior (composto, menos nítido imaxe)
Audio	Audio estéreo (esquerda e dereita canles)	Audio básico (pode ser limitado)
Características	Cambio automático e máis funcións	Funcións limitadas
Dirección do sinal	Pode enviar e recibir sinais (double sentido)	Normalmente unidireccional ou limitado
Uso	Usado para dispositivos de mellor calidade e configuracións	Úsase para simple ou máis barato conexións

Formatos de sinal SCART comúns

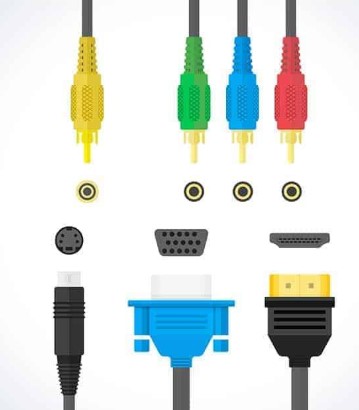

Figura 13.Formatos de sinal SCART comúns admitidos

• Vídeo composto – O formato máis básico onde o vídeo se combina nun só sinal.É amplamente compatible, pero ten unha calidade de imaxe inferior.

• RGB (vermello, verde, azul) – Un formato de maior calidade onde as cores se envían por separado, dando unha imaxe máis nítida e clara.

• S-Video – Separa os sinais de brillo e cor para obter unha mellor calidade que o composto, pero non tan bo como o RGB (só é compatible nalgúns dispositivos SCART).

• Audio estéreo - Leva canles de son á esquerda e á dereita para unha saída de audio clara.

• Sinais de conmutación – Controla os sinais que permiten que o televisor cambie automaticamente de entrada ou cambie os modos de vídeo.

Soporte de audio en conectores SCART

Como conectar SCART a televisores modernos

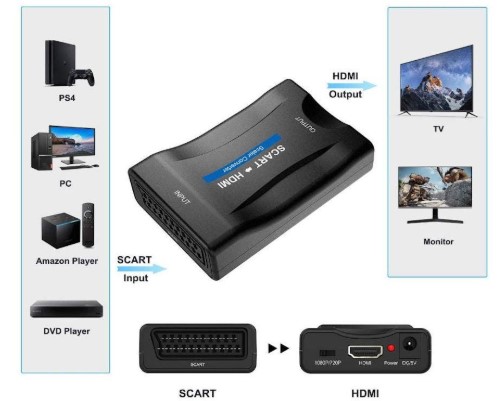

Figura 9. Como conectar SCART a televisores modernos

Para conectar un dispositivo SCART a un televisor moderno, normalmente necesitas un conversor SCART a HDMI, porque a maioría dos televisores novos xa non teñen portos SCART.En primeiro lugar, conecta o cable SCART do teu dispositivo antigo (como un reprodutor de DVD ou un VCR) ao conversor.A continuación, conecte un cable HDMI do conversor ao porto HDMI do televisor.Despois diso, acende o conversor se necesita enerxía externa e cambia o televisor á entrada HDMI correcta.

O conversor transforma o sinal SCART analóxico nun sinal dixital que os televisores modernos poden entender.Algúns conversores tamén che permiten cambiar entre os modos de entrada e saída, polo que asegúrate de que estea configurado correctamente.En termos sinxelos, só usa un conversor para conectar a antiga conexión SCART a un porto HDMI moderno para que ambos os dispositivos poidan traballar xuntos.

Problemas comúns cos cables SCART

Conexión solta

É posible que o enchufe non se axuste ben, polo que non se produce ningún sinal ou visualización intermitente.

Pins dobrados ou danados

Os pinos dentro do conector poden dobrarse ou romperse, o que provoca que falte audio ou vídeo.

Sen sinal

A selección de entrada incorrecta ou o cable defectuoso pode producir ningunha imaxe ou son.

Mala calidade de imaxe

O uso de sinais SCART parciais ou compostos pode provocar imaxes borrosas ou de baixa calidade.

Pantalla parpadeante

A conexión débil ou inestable pode provocar que a imaxe parpadee.

Tipo de cable incorrecto

Usar o cable SCART incorrecto (entrada vs saída) pode impedir que funcione.

Problemas de compatibilidade

Poden ocorrer problemas ao conectarse a televisores modernos sen conversores axeitados como HDMI.

Como elixir o cable SCART correcto?

Para escoller o cable SCART correcto, primeiro comproba se está totalmente cableado ou parcial.Un cable con cable completo usa os 21 pinos e ofrece unha mellor imaxe e son, mentres que un cable parcial só admite sinais básicos.Asegúrate tamén de que o cable coincida co teu dispositivo e admita a dirección correcta, xa que algúns cables só funcionan para a entrada ou a saída.

Tamén é importante escoller un cable de boa calidade. Cables máis grosos cun apantallamento adecuado dá un máis sinal estable e menos interferencias, e manter a lonxitude do cable razoable axuda a evitar a perda de sinal.Se está a conectarse a un televisor moderno, necesitará un conversor SCART a HDMI para que funcione correctamente.

Conclusión

Os conectores SCART son útiles para dispositivos máis antigos, pero agora son substituídos por tecnoloxías máis novas como HDMI.Entender o funcionamento de SCART axúdache a utilizar correctamente os equipos antigos.Co cable ou conversor adecuado, aínda podes conectar dispositivos SCART aos televisores modernos facilmente.
