Protocolo I3C: comunicación máis rápida e intelixente para sistemas integrados

O protocolo I3C é unha forma moderna de que as pezas electrónicas se comuniquen dentro dos dispositivos.Mellora a velocidade, reduce o uso de enerxía e simplifica as conexións en comparación con sistemas máis antigos como o protocolo I2C.Este artigo explica como funciona, as súas características e onde se usa.

Catálogo

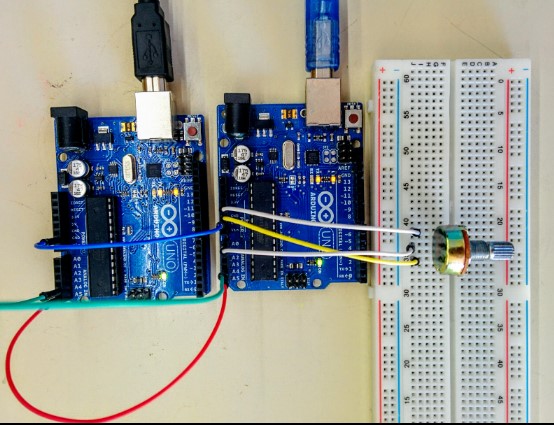

Figura 1. I3C

Que é I3C?

O I3C ás veces denominado SenseWire, é un estándar de comunicación desenvolvido para permitir un intercambio eficiente de datos entre circuítos integrados definindo como están conectados eléctricamente e como se transmiten os sinais.Coñecido como "Circuíto inter-integrado mellorado", funciona como un bus serie compartido de dous fíos que admite varios dispositivos na mesma conexión.

Unha liña, chamada SCL (Serial Clock Line), proporciona o sinal de temporización que controla cando se len os datos, mentres que a outra liña, SDA (Serial Data Line), transporta os datos reais transmitindo niveis de tensión que poden ser detectados e interpretados polos dispositivos conectados.Este deseño permite unha comunicación sincronizada e fiable entre varios compoñentes dun sistema.

Como funciona I3C nos sistemas embebidos?

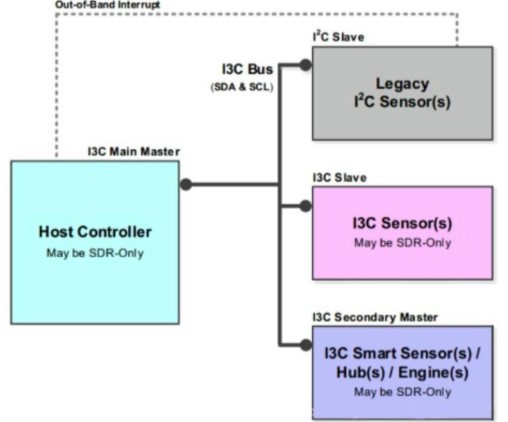

Figura 2. Como funciona I3C nos sistemas embebidos

I3C permite unha comunicación sincronizada e fiable entre varios compoñentes dun sistema.Para utilizar o protocolo I3C nun sistema integrado, conecte un controlador e dispositivos como sensores mediante dous cables.En primeiro lugar, o controlador iníciase e dálle a cada dispositivo un enderezo automaticamente.Despois, envía comandos ou pide datos e os dispositivos responden.Os dispositivos tamén poden enviar sinais de volta sen cables adicionais.

O sistema mantén a comunicación organizada para que os dispositivos non falen ao mesmo tempo.En comparación con sistemas máis antigos como o protocolo I2C, I3C é máis rápido, usa menos enerxía e é máis fácil de usar.En termos sinxelos, axuda as partes dun dispositivo a comunicarse de forma rápida e sinxela.

Características da interface I3C

Alta Velocidade

A interface I3C pode transferir datos moito máis rápido que os sistemas máis antigos como o protocolo I2C, o que permite unha comunicación máis rápida entre os dispositivos e un mellor rendemento xeral.

Baixo consumo de enerxía

Utiliza menos enerxía ao permitir que os dispositivos manteñan o modo de baixo consumo cando non están activos, polo que é ideal para dispositivos que funcionan con batería, como teléfonos e wearables.

Conexión de dous cables

Só necesita dous cables para a comunicación, o que simplifica o deseño do circuíto e reduce o número de conexións necesarias.

Enderezo automático

Os dispositivos reciben enderezos automaticamente polo controlador durante o inicio, polo que non é necesario asignalos nin configuralos manualmente.

Interrupcións dentro da banda

Os dispositivos poden enviar sinais ou alertas de volta ao controlador usando os mesmos cables, eliminando a necesidade de liñas de interrupción adicionais.

Compatibilidade cara atrás

Aínda pode funcionar con dispositivos I2C máis antigos, o que permite que os compoñentes novos e antigos se utilicen xuntos no mesmo sistema.

Especificacións técnicas I3C

Especificación	Detalles
Nome do protocolo	I3C (Inter-integrado mellorado circuíto)
Desenvolvido por	Alianza MIPI
Tipo de autobús	Bus serie de dous cables (SCL e SDA)
Velocidade de transferencia de datos	Ata 12,5 Mbit/s (SDR), ata 25–33 Mbit/s (modos HDR)
Método de sinalización	Push-pull (para alta velocidade), drenaxe aberto (para compatibilidade)
Consumo de enerxía	Baixa potencia optimizada
Soporte de dispositivos	Multi-drop (múltiples dispositivos activados un autobús)
Enderezo	Dinámico (I3C) e estático (I²C apoio)
Método de interrupción	Interrupcións en banda (IBI)
Compatibilidade	Retrocompatible con I²C dispositivos
Soporte de conexión en quente	Si (os dispositivos poden unirse/saír durante o funcionamento)
Casos de uso	Automoción, industrial, IoT, sistemas móbiles

I3C vs I2C: diferenzas

Característica	I3C	I2C protocolo
Velocidade	Ata 12,5 Mbps, permitindo máis rápido transferencia de datos e mellor rendemento do sistema	Ata ~1 Mbps, datos máis lentos comunicación
Uso de enerxía	Menor consumo de enerxía debido a sinalización eficiente e modos de baixa potencia	Maior uso de enerxía durante comunicación
Cableado	Usa 2 fíos con melloras eficiencia e menos sobrecarga de sinal	Usa 2 cables pero menos eficiente sinalización
Enderezo	Enderezo dinámico, os dispositivos son enderezos asignados automaticamente ao inicio	Debe establecerse o enderezo estático manualmente
Interrupcións	As interrupcións na banda permiten dispositivos para enviar sinais usando os mesmos fíos	Require liñas de interrupción separadas
Compatibilidade	Compatible con versións anteriores, pode soportar Dispositivos I2C no mesmo bus	Non é compatible coas funcións I3C
Rendemento	Máis rápido, máis flexible e comunicación fiable	Máis lento e básico comunicación

Velocidade I3C e capacidades de rendemento

O I3C céntrase en ofrecer unha comunicación máis rápida e eficiente en comparación con protocolos máis antigos como I2C. I3C admite velocidades de transferencia de datos de ata 12,5 Mbps no seu modo estándar, o que supón unha gran mellora sobre os límites típicos de I2C.Usa un método de transferencia de datos máis eficiente con sinalización push-pull, que permite velocidades máis altas e reduce o consumo de enerxía.Tamén permite o cambio dinámico da taxa de datos, o que significa que os dispositivos poden funcionar a velocidades máis baixas cando non se precisa un alto rendemento, o que axuda a conservar enerxía.

Outra actuación deste protocolo que ten interrupcións en banda (IBI), que permitir que os dispositivos envíen sinais urxentes sen esperar polo controlador, mellorando a capacidade de resposta e a comunicación en tempo real.Tamén admite a comunicación de varios dispositivos nun só bus cunha mellor xestión do ancho de banda, o que garante un fluxo de datos máis fluido mesmo cando hai moitos sensores conectados.A súa baixa latencia e a reducida sobrecarga fan que sexa ideal para aplicacións nas que é importante o intercambio de datos rápido e fiable.

En xeral, I3C combina alta velocidade, baixa potencia e un manexo eficiente de datos, o que o fai ben axeitado para sistemas integrados modernos de alto rendemento.

Aplicacións do I3C na electrónica de consumo

• Smartphones

I3C úsase para conectar sensores como cámaras, controladores táctiles e sensores de movemento, o que permite unha comunicación máis rápida e eficiente dentro do dispositivo.

• Dispositivos wearable

En reloxos intelixentes e rastreadores de fitness, I3C axuda a xestionar sensores como a frecuencia cardíaca e os sensores de movemento mentres se usan baixo consumo.

• Tabletas E Portátiles

Utilízase para conectar compoñentes internos como pantallas táctiles, teclados e sensores, mellorando o rendemento e a capacidade de resposta.

• Dispositivos domésticos intelixentes

I3C úsase en dispositivos como altofalantes intelixentes e sistemas de domótica para conectar sensores e módulos de control de forma eficiente.

• Dispositivos de xogos

Axuda a conectar sensores internos e sistemas de control, proporcionando unha resposta máis rápida e un rendemento máis suave.

• Dispositivos IoT

O I3C úsase amplamente en dispositivos de Internet das cousas para manexar varios sensores con baixa potencia e alta eficiencia, o que o fai mellor que os sistemas máis antigos como o protocolo I2C.

I3C en sistemas de automoción e industriais

I3C (Improved Inter-Integrated Circuit), protocolo de comunicación moderno deseñado para substituír estándares máis antigos como I2C e SPI en sistemas automotivos e industriais.Unha das súas principais vantaxes é complexidade de cableado reduciday, que simplifica o deseño do sistema.I3C tamén inclúe funcións avanzadas como asignación dinámica de enderezos (configuración automática do dispositivo) e interrupcións en banda (comunicación máis rápida sen pins adicionais).A súa compatibilidade con versións anteriores permite actualizacións do sistema sinxelas sen un rediseño completo.

En aplicacións de automoción, úsase en Sistemas avanzados de asistencia ao condutor (ADAS), unidades de control de motores, sistemas de infoentretemento e redes de sensores, mentres que en contornas industriais admite automatización, robótica e fabricación intelixente.En xeral, I3C proporciona unha comunicación máis rápida, máis fiable e puntual, á vez que reduce a interferencia electromagnética (EMI) e o custo global do sistema.

Deseño común con I3C

Figura 3.Deseño común con I3C

• Configuración do controlador e dos obxectivos

Un controlador principal (mestre) está conectado a varios dispositivos de destino, como sensores, todos comparten o mesmo bus de dous fíos.

• Deseño de bus de dous fíos

O sistema utiliza só dúas liñas (datos e reloxo), reducindo o cableado e simplificando o esquema do circuíto.

• Soporte de dispositivos mixtos

Os dispositivos I3C pódense usar xunto con dispositivos máis antigos como o protocolo I2C, o que permite un deseño flexible do sistema.

• Asignación dinámica de enderezos

O controlador asigna automaticamente enderezos aos dispositivos durante o inicio, eliminando a necesidade de configuración manual.

• Bus de comunicación compartido

Todos os dispositivos se comunican a través do mesmo bus, pero só un dispositivo transmite á vez para evitar conflitos de datos.

• Manexo de interrupcións

Os dispositivos poden enviar sinais ao controlador mediante interrupcións en banda, eliminando o cableado adicional para as liñas de interrupción.

• Deseño de eficiencia energética

Os dispositivos poden entrar en estados de baixa potencia cando están inactivos, o que axuda a reducir o consumo global de enerxía do sistema.

Conclusión

O protocolo I3C ofrece unha comunicación máis rápida, sinxela e eficiente para os sistemas modernos.Admite moitos dispositivos, aforra enerxía e mellora o rendemento.A medida que a tecnoloxía medre, o I3C probablemente se fará máis amplamente utilizado, substituíndo sistemas máis antigos como o protocolo I2C en moitas aplicacións.
