Explicación dos sensores RTD: principio de funcionamento, tipos e aplicacións

Un sensor RTD (Resistance Temperature Detector) é un sensor de temperatura preciso e fiable utilizado en aplicacións industriais e científicas.Este artigo explica o que é un sensor de temperatura RTD, como funciona e como está deseñado para medir con precisión.Tamén abrangue diferentes tipos de sensores de RTD, clasificacións comúns como PT100 e PT1000, métodos de cableado e unha comparación entre RTD e termopar, xunto coas súas vantaxes e aplicacións.

Catálogo

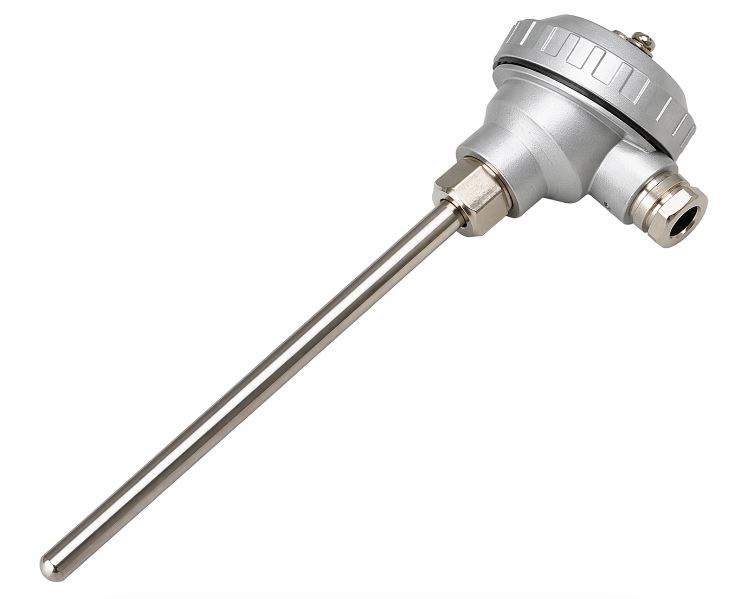

Figura 1: Sensor RTD

Que é un sensor RTD?

Un sensor RTD (Resistance Temperature Detector) é un sensor de temperatura usado para medir a temperatura con alta precisión e estabilidade en aplicacións industriais e científicas.Proporciona lecturas consistentes e fiables, polo que é ideal para sistemas que requiren un control preciso da temperatura.Un sensor de temperatura RTD usa un elemento metálico, normalmente platino, fabricado para cumprir valores de resistencia estandarizados para un rendemento fiable.

Os sensores RTD adoitan estar encerrados en sondas protectoras, o que lles permite operar en ambientes duros como condicións de alta presión ou corrosivas.Debido a isto, son amplamente utilizados en industrias como a fabricación, HVAC, enerxía e procesamento de alimentos onde a medición precisa da temperatura é esencial.

Como funcionan os sensores RTD

Un sensor RTD funciona medindo como cambia a resistencia eléctrica dun metal coa temperatura.Nun sensor de temperatura RTD, o elemento sensor, normalmente platino, está conectado a un circuíto que detecta pequenos cambios de resistencia a medida que varía a temperatura.

A medida que aumenta a temperatura, aumentan as vibracións atómicas do metal, o que dificulta o fluxo dos electróns e fai que aumente a resistencia.Este comportamento predicible, coñecido como coeficiente de temperatura positivo, permite unha medición precisa e repetible da temperatura baseada en datos de referencia estandarizados como IEC 60751.

Construción do sensor RTD

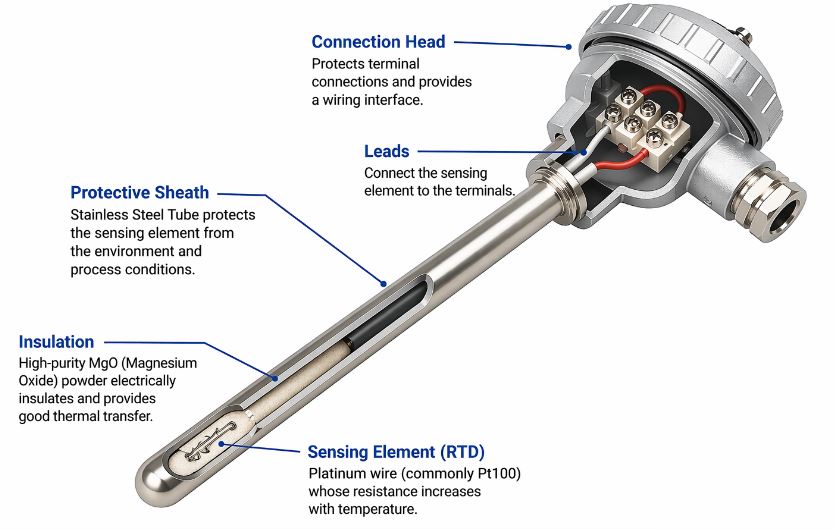

Figura 2: Construción do sensor RTD

Elemento de detección central

A parte máis importante dun sensor RTD é o elemento sensor, normalmente feito de platino debido á súa alta precisión e estabilidade a longo prazo.Este elemento está deseñado para proporcionar valores de resistencia consistentes, que son esenciais para a medición precisa da temperatura.

Material illante

O elemento sensor está montado sobre un material illante, como cerámica ou vidro, para manter o illamento eléctrico e o soporte estrutural.Isto garante que o sensor de temperatura RTD poida funcionar con precisión sen interferencias de sinais eléctricos externos.

Funda protectora

Para protexer os compoñentes sensibles, o RTD está pechado nunha funda protectora, xeralmente feita de aceiro inoxidable ou outros materiais resistentes á corrosión.Isto permite que o deseño do sensor RTD resista condicións duras como a alta presión, a humidade e a exposición a produtos químicos.

Cables e conexións

Os cables de plomo están unidos ao elemento sensor para transmitir sinais de resistencia aos instrumentos de medida.Estes fíos están coidadosamente deseñados e illados para reducir a perda de sinal e manter a precisión do sensor RTD a longas distancias.

Tipos de sensores RTD (por construción)

RTD de película fina

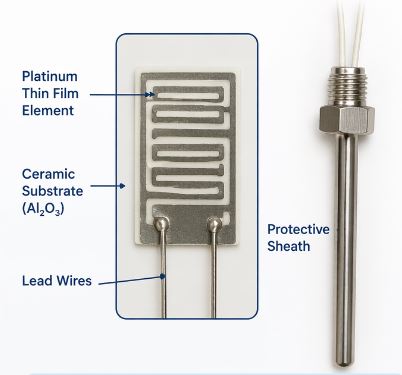

Figura 3: RTD de película fina

Un sensor RTD de película fina faise depositando unha capa moi fina de platino sobre un substrato cerámico.Este deseño fai que o sensor sexa compacto, rendible e resistente a golpes e vibracións, polo que se usa habitualmente en aplicacións industriais xerais.Debido ao seu pequeno tamaño e á súa rápida resposta, o RTD de película fina é ideal para aplicacións que requiren cambios rápidos de temperatura.

RTD enrolado por fío

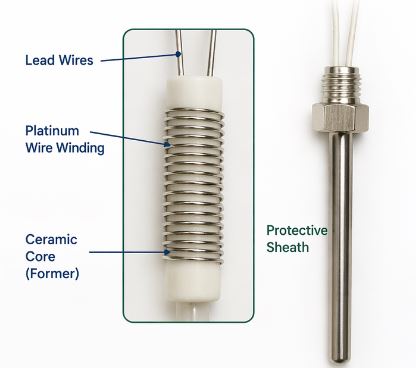

Figura 4: RTD enrolado por fío

Un sensor RTD enrolado con fío constrúese enrolando un fío fino de platino arredor dun núcleo de cerámica ou vidro.Este deseño proporciona unha maior precisión e estabilidade en comparación cos RTD de película delgada, polo que é axeitado para aplicacións de precisión, como medicións de laboratorio e sistemas de calibración.Non obstante, debido á súa construción máis complexa, o RTD enrolado adoita ser máis caro.

Clasificación do sensor RTD (por valor de resistencia)

PT100

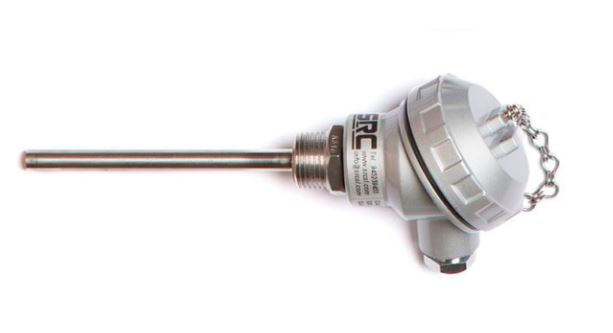

Imaxe 5: PT100

O sensor PT100 é un dos tipos de RTD máis utilizados, cunha resistencia de 100 ohmios a 0 °C.É coñecido pola súa alta precisión, estabilidade e compatibilidade con sistemas industriais, polo que é unha opción estándar para a medición de temperatura.

PT1000

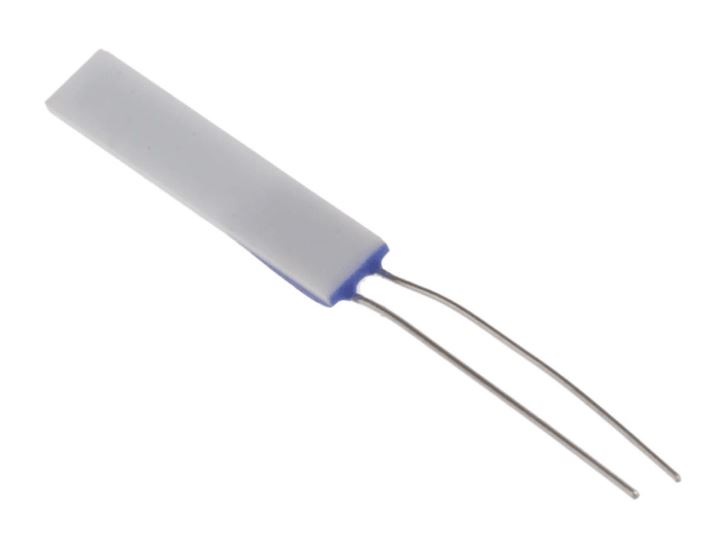

Imaxe 6: PT1000

O sensor PT1000 ten unha resistencia de 1000 ohmios a 0 °C, ofrecendo unha maior sensibilidade e unha mellor inmunidade ao ruído.Debido a isto, o sensor PT1000 RTD úsase a miúdo en aplicacións nas que a precisión do sinal é crítica ou nas que interveñen distancias de cable máis longas.

Métodos de cableado RTD

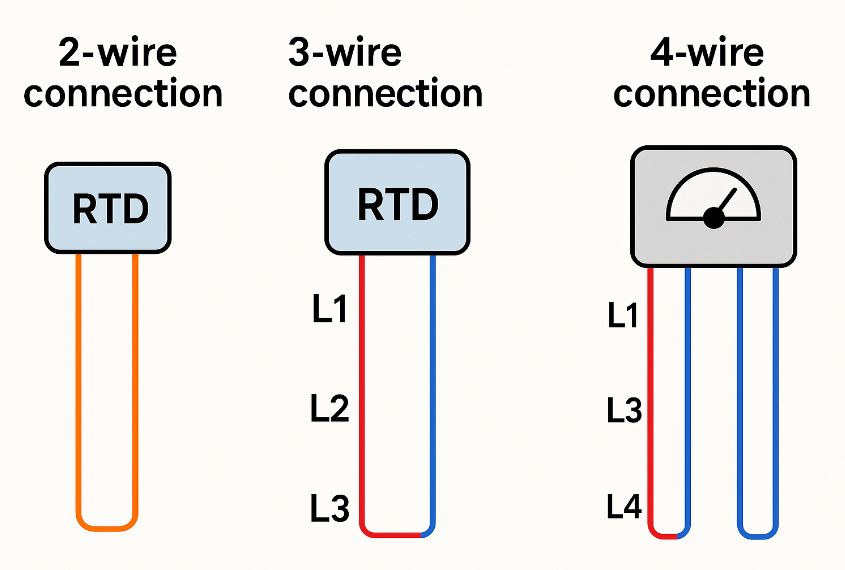

Figura 7: Conexión de cableado RTD

RTD de 2 fíos

O RTD de 2 fíos é a configuración máis sinxela, onde os mesmos fíos levan tanto o sinal de medida como a resistencia do cable.Aínda que é fácil de instalar e é rendible, é menos preciso debido á resistencia adicional dos cables.

RTD de 3 fíos

O RTD de 3 fíos mellora a precisión ao compensar a resistencia do chumbo mediante un fío adicional.Este método é moi utilizado en aplicacións industriais porque ofrece un bo equilibrio entre custo e rendemento.

RTD de 4 fíos

O RTD de 4 fíos proporciona a máxima precisión ao eliminar completamente o efecto da resistencia do chumbo.Utiliza cables separados para a subministración de corrente e a medición de tensión, polo que é ideal para aplicacións de laboratorio e de alta precisión.

RTD vs termopar

Parámetro	Sensor RTD (Detector de temperatura de resistencia)	Termopar Sensor
Precisión	Alta precisión e estabilidade	Moderado precisión
Temperatura Rango	-200°C a 600°C	Ata 1800 °C
Tempo de resposta	Máis lento	Máis rápido
Durabilidade	Menos resistente	Altamente duradeiro e resistente
Estabilidade	Moi estable con baixa deriva	Propenso a deriva
Custo	Máis alto	Baixo
Cableado	Máis complexo	Máis sinxelo
Aplicacións	HVAC, laboratorios, control de procesos	Fornos, motores

Vantaxes e inconvenientes dos RTD

Vantaxes dos sensores RTD

• Alta precisión e repetibilidade - Proporciona medicións de temperatura precisas e consistentes

• Excelente estabilidade a longo prazo — Mantén o rendemento cunha deriva mínima ao longo do tempo

• Relación resistencia-temperatura case lineal — simplifica a calibración e mellora a consistencia das medicións

• Integración de sistemas fiables — Funciona ben con sistemas de control e vixilancia industrial

• Amplio rango de temperatura de funcionamento - Adecuado para aplicacións de temperaturas baixas a moderadas

Desvantaxes dos sensores RTD

• Tempo de resposta máis lento — Menos adecuado para aplicacións con cambios rápidos de temperatura

• Maior custo — utiliza materiais premium como o platino e ten un deseño máis complexo

• Sensibilidade a condicións duras — afectados por vibracións e choques mecánicos

• Requisitos complexos de cableado — precisa configuracións de 2, 3 ou 4 fíos, o que aumenta a complexidade da instalación

Aplicacións RTD

• Control de procesos industriais — utilízase na fabricación, procesamento químico e centrais eléctricas para manter temperaturas de funcionamento seguras e estables

• Sistemas HVAC — garante unha regulación precisa da temperatura nos sistemas de calefacción, ventilación e aire acondicionado para a eficiencia enerxética e o confort

• Industria de alimentos e bebidas — supervisa as temperaturas de cocción, almacenamento e refrixeración para manter a calidade e a seguridade do produto

• Equipos de laboratorio e científicos — admite a medición precisa de temperatura en investigación, calibración e aplicacións médicas

• Automoción e electrónica — úsase para controlar a temperatura do motor, da batería e do circuíto para mellorar o rendemento e evitar o sobreenriquecido

Conclusión

Os sensores RTD son coñecidos pola súa alta precisión, estabilidade e rendemento consistente na medición de temperatura.A súa eficacia depende da súa construción, tipo de resistencia e configuración de cableado.Aínda que son máis precisos que os termopares, poden ser máis lentos e máis caros.Debido a estas características, os sensores de temperatura RTD úsanse amplamente en industrias que requiren un control de temperatura fiable e preciso.
