O SMF40A-E3-08 é un supresor de sobretensión de alto rendemento (diode TVS) fabricado por Electro-Films (EFI) / Vishay, deseñado para ofrecer protección robusta aos circuítos electrónicos fronte a transienttes de tensión e descargas electrostáticas (ESD). Este compacto dispositivo de montaje superficial pertence á serie eSMP e está empaquetado en formato DO-219AB (SMF), proporcionando unha durabilidade e fiabilidade excepcionais en un amplo rango de temperaturas de -65°C a 175°C.
Como diode TVS unidireccional do tipo Zener, o SMF40A-E3-08 ofrece unha protección superior contra tensións con unha tensión de bloqueo inversa de 40V e unha tensión de ruptura de 44,4V. Pode xestionar de maneira efectiva picos de corrente de pulso de ata 3,1A e disipar unha potencia máxima de pulso de ata 200W, facendo del un elemento ideal para aplicacións de protección electrónica de uso xeral. O dispositivo demostra un excelente rendemento capacitivo con 172pF de capacidade a 1MHz, garantindo unha interferencia mínima na transmisión de sinais ao tempo que proporciona protección essencial ao circuíto.
As súas principais vantaxes inclúen o seu deseño compacto de montaje superficial, que facilita a súa integración en diferentes sistemas electrónicos, e o seu impresionante voltaxe de atornillado de 64,5V, que axuda a protexer os compoñentes electrónicos sensibles de picos de tensión daniños. A súa construción robusta e o amplo rango de temperaturas de funcionamento fan del adecuado para aplicacións nos ámbitos automotriz, industrial, de telecomunicacións e electrónicos de consumo, onde é fundamental contar con protección fiable contra sobretensións.
Aínda que os modelos equivalentes específicos non se mencionan directamente nas súas especificacións, poden existir diodes TVS semellantes na serie eSMP ou fabricados por empresas como Vishay, ON Semiconductor ou Texas Instruments que ofrecen características de rendemento similares. As alternativas potencials poderían incluír dispositivos con valores de tensión similares, tipos de encapsulado e capacidades de protección comparables.
O SMF40A-E3-08 cumpre coa normativa RoHS, apoiando prácticas de fabricación respectuosas co medio ambiente, e está dispoñible en embalaxe tipo cinta e bobina, facilitando os procesos de montaxe para fabricantes de electrónica.
SMF40A-E3-08 Atributos técnicos clave
O SMF40A-E3-08 é un diodo TVS deseñado para protección contra voltaxe e supresión de picos transitorios. Pode xestionar unha potencia de pulso máxima de 200W e unha corrente de pulso máxima de 3,1A. Presenta un voltaxe de ruptura mínimo de 44,4V e un voltaxe de limitación máxima de 64,5V a picos de corrente. Contén un canal unidireccional e unha capacitancia de 172pF a 1MHz, o que o fai ideal para protexer electrónicas sensibles contra descargas electrostáticas e picos de tensión en aplicacións variadas e de uso xeral. Funciona nun rango de temperatura comprendido entre -65°C e 175°C.
SMF40A-E3-08 Tamaño do embalaxe

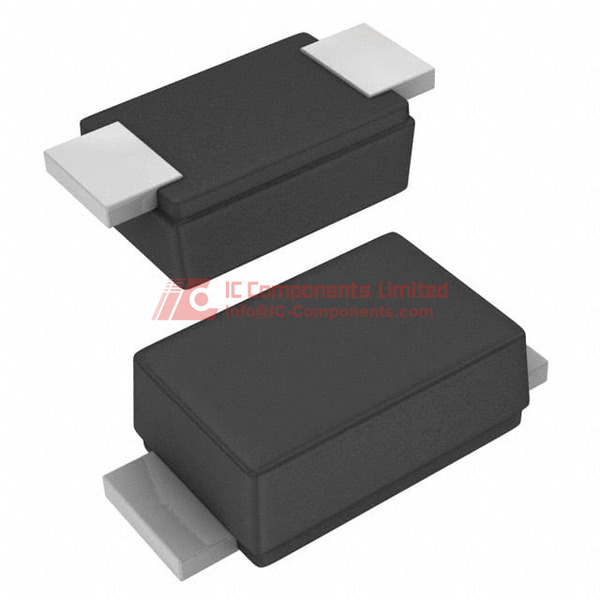

Tipo Zener. Envase / Caso DO-219AB. Envase con cinta e bobina (TR). Encapsulado 140677. Envase do dispositivo proveedor DO-219AB (SMF). Modo de montaxe en superficie.
SMF40A-E3-08 Aplicación
Uso xeral, especialmente para protección contra voltaxe e picos transitorios en diversos dispositivos electrónicos e sistemas circuitais.
SMF40A-E3-08 Catro características
O SMF40A-E3-08 é un diodo TVS deseñado para protección contra voltaxe e supresión de picos transitorios. Pode xestionar unha potencia de pulso máxima de 200W e unha corrente de pulso máxima de 3,1A. Presenta un voltaxe de ruptura mínimo de 44,4V e un voltaxe de limitación máxima de 64,5V a picos de corrente. Contén un canal unidireccional e unha capacitancia de 172pF a 1MHz, permitindo protexer electrónicas sensibles contra descargas electrostáticas e sobretensións en aplicacións variadas. Rango de temperaturas de funcionamento entre -65°C e 175°C, garantindo rendemento en ambientes adversos.
SMF40A-E3-08 Características de calidade e seguridade
O SMF40A-E3-08 está deseñado para cumprir estándares rigorosos, garantindo unha alta calidade e resistencia a condicións térmicas e eléctricas extremas. A conformidade co estándar RoHS debe ser verificada para asegurar que o diode cumpre a regulación ambiental en canto a substancias perigosas.
SMF40A-E3-08 Compatibilidade
Adaptado especialmente para aplicacións que requiren proteción duradeira e robusta contra voltaxe. A súa compatibilidade depende da integración en circuítos que cumpran as súas especificacións de potencia e voltaxe, utilizando o encapsulado DO-219AB (SMF) apto para montaxe en superficie.
SMF40A-E3-08 Folla de datos en PDF
A folla de especificacións máis fiable para o SMF40A-E3-08 está dispoñible na nosa web. Recoméndase descargar desde esta páxina para acceder á información técnica máis precisa e detallada.
Distribuidor de calidade
IC-Components é un distribuidor de alta calidade de produtos Electro-Films (EFI) / Vishay. Aseguramos compoñentes auténticos e de alta calidade, con excelente atención ao cliente e soporte técnico. Visite o noso sitio web para obter cotizacións e coñecer máis sobre as nosas ofertas e servicios relacionados co SMF40A-E3-08 e outros produtos.
