Bus CAN e sistemas de comunicación en robots

May11
Navegar: 405

CAN Bus é un importante sistema de comunicación usado en robótica para conectar sensores, controladores e actuadores a través dunha única rede.Axuda a reducir o cableado, mellorar a organización do sistema e garantir un intercambio de datos fiable.Este artigo explica como funciona a comunicación CAN e como os diferentes CI admiten o rendemento do sistema robótico.

Catálogo

1. Visión xeral do bus CAN en robótica
2. Comunicación CAN en Robots Autónomos
3. Integración de sensores e actuadores mediante CAN Bus
4. Controlador CAN interno MCU
5. Comunicación de capa física BUS Can
6. Circuitos integrados de interface de sensor en robots baseados en CAN
7. CI de xestión de enerxía para sistemas robóticos baseados en CAN
8. CI Comunicación CAN e Microcontrolador en Robótica

CAN Bus in Robotics

Figura 1. Bus CAN en robótica

Visión xeral do bus CAN en robótica

O bus CAN úsase amplamente en robótica para a comunicación entre subsistemas distribuídos como controladores de motores, sensores, nodos codificadores, módulos IMU e controladores integrados.Permite que varios dispositivos compartan unha rede de comunicación, reducindo a complexidade do cableado e mellorando a organización do sistema en robots distribuídos.

CAN Bus admite o movemento sincronizado e a comunicación multixunta mediante o intercambio de datos en tempo real entre controladores, motores e sensores.Isto permite un movemento coordinado e un control robótico preciso en brazos robóticos e robots móbiles.A sinalización diferencial a través das liñas CANH e CANL proporciona unha forte inmunidade ao ruído, garantindo unha comunicación estable en ambientes robóticos e industriais con ruído eléctrico.

Comunicación CAN en Robots Autónomos

É moi utilizado en robots autónomos para soportar o intercambio de datos entre sensores, controladores e actuadores.Permite o procesamento continuo de entradas como a distancia, a velocidade e a posición, que son necesarias para a navegación, a detección de obstáculos e o control de movemento.O uso da mensaxería baseada en prioridades garante que os datos críticos se transmitan sen demora, o que admite a operación coordinada entre diferentes subsistemas.

Na implementación práctica, úsanse habitualmente varios IC.

NXP TJA1050

Figura 2. NXP TJA1050 TJA1050 TJA1050 NXP TJA1050 NXP SOP In Stock: 39159 pcs

NXP Semicondutores

TJA1050

•Converte sinais lóxicos en sinais CAN diferenciais

•Alta inmunidade ao ruído para ambientes industriais

• Admite comunicación CAN de alta velocidade (ata 1 Mbps)

•Proporciona unha transmisión de datos estable e fiable

MCP2515

Imaxe 3. MCP2515 MCP2515 MCP2515 MICROCHIP 880 In Stock: 13570 pcs

Tecnoloxía de microchip

MCP2515

•Manexa o encadramento, filtrado e arbitraxe de mensaxes

•Soporte integrado de detección de erros e retransmisión

•Interface SPI para facilitar a conexión a microcontroladores

•Soporta marcos CAN estándar e estendidos

STM32F103

Imaxe 4. STM32F103 STM32F103 STM32F103 ST STM32F103 ST QFP-64 In Stock: 6611 pcs

STMicroelectronics

STM32F103

•Controlador CAN integrado para comunicación directa

•Procesamento de alta velocidade para o control en tempo real

•Múltiples interfaces para sensores e actuadores

•Baixo consumo de enerxía cun rendemento eficiente

Integración de sensores e actuadores mediante CAN Bus

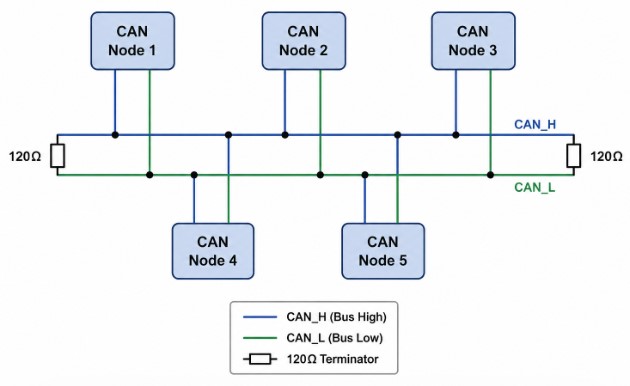

 CAN Topology Diagram

Figura 5. Diagrama de topoloxía CAN

A integración de sensores e actuadores mediante CAN Bus permite que os nodos codificadores, os nodos de motor e os módulos IMU se comuniquen de forma eficiente a través dunha rede compartida en sistemas robóticos.Os nodos do codificador proporcionan retroalimentación de posición e velocidade, os nodos do motor controlan o funcionamento do motor e os módulos IMU proporcionan datos de movemento e orientación para a navegación e a estabilización.Estes dispositivos intercambian información continuamente co controlador principal, permitindo un movemento do robot suave, sincronizado e coordinado en tempo real.

A comunicación é compatible con ICs transceptores CAN, como o TCAN1051 de Texas Instruments, admite comunicacións CAN FD de ata 5 Mb/s con protección térmica e contra curtos circuítos, mentres que o ATA6561 ATA6561 ATA6561 ATMEL ATA6561 ATMEL TDFN8 In Stock: 4700 pcs de Microchip Technology ofrece baixo consumo de enerxía, forte inmunidade ao ruído e protección contra voltaxes transitorias para unha comunicación CAN robótica fiable.

Controlador CAN interno MCU

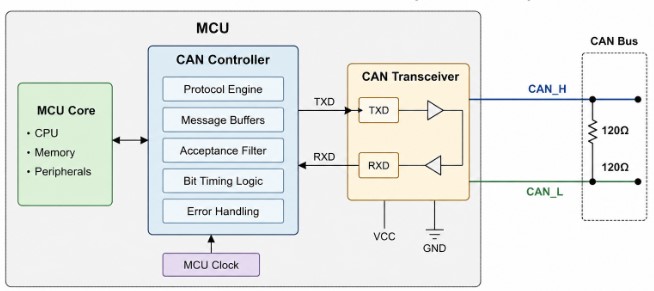

 MCU and CAN Transceiver Communication Architecture

Figura 6. Arquitectura de comunicación do transceptor MCU e CAN

En robótica, o controlador CAN interno da MCU permite unha comunicación fiable entre varios subsistemas robóticos, como controladores de motores, nodos codificadores, sensores, sistemas de xestión de baterías e unidades de control integradas.O controlador CAN integrado no MCU xestiona funcións de comunicación importantes, incluíndo a transmisión e recepción de mensaxes a través dos transceptores CAN, filtrado de mensaxes, arbitraxe, control de temporización de bits, tratamento de erros e procesamento de acuse de recibo.O transceptor CAN converte os sinais CAN dixitais do MCU en sinais diferenciais de bus CAN_H e CAN_L, o que permite que varios nodos robóticos conectados ao bus CAN intercambien datos de forma eficiente, precisa e en tempo real.

Para conectar a MCU co bus CAN físico, utilízanse habitualmente circuitos integrados de transceptores CAN externos como o SN65HVD230 SN65HVD230 SN65HVD230 TI TI SOP8 In Stock: 15809 pcs de Texas Instruments e o MCP2562 MCP2562 MCP2562 MICROCHIP 1071 In Stock: 52514 pcs de Microchip Technology.Estes IC admiten comunicacións CAN de alta velocidade de ata 1 Mb/s, proporcionan unha forte inmunidade ao ruído e inclúen funcións de protección como o apagado térmico, a protección contra curtocircuítos e a protección contra tensións transitorias.A súa sinalización diferencial fiable a través de CANH e CANL fainos axeitados para aplicacións robóticas que operan en ambientes electricamente ruidosos e complexos.

Comunicación de capa física BUS Can

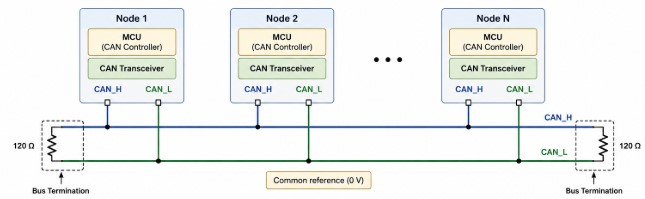

Physical-layer communication BUS Can

Figura 7. Comunicación de capa física BUS Can

A comunicación da capa física do bus CAN admite o sistema robótico proporcionando unha transmisión de sinal eléctrico fiable entre os nodos codificadors, nodos do motor, módulos IMU e o controlador principal.Utiliza dúas liñas de comunicación diferenciais, CANH e CANL, para transmitir datos binarios a través de diferenzas de tensión.Esta sinalización diferencial reduce o efecto do ruído eléctrico, permitindo unha comunicación estable e precisa en ambientes robóticos e industriais.

En robótica, o bus CAN usa habitualmente fíos de par trenzado cun calibre de fíos 22-24 AWG para minimizar a perda de sinal e as interferencias electromagnéticas.Unha densidade de torsión de aproximadamente 1-2 xiros por polgada mellora a inmunidade ao ruído e mantén a integridade do sinal durante a comunicación de alta velocidade.A codificación de cores estándar normalmente usa verde para CANH e amarelo para CANL para simplificar a identificación e mantemento do cableado.Resistores de terminación de 120 Ω colócanse nos dous extremos do bus para evitar a reflexión do sinal e garantir unha comunicación fiable entre os nodos robóticos.

Circuitos integrados de interfaz de sensor en robots basados en CAN

Sensor Interface ICs in CAN-Based Robots

Figura 8. Circuitos integrados de interface de sensor en robots baseados en CAN

Os CI de interface de sensor nos robots baseados en CAN admiten a comunicación entre os sensores e o controlador principal a través da rede CAN Bus.Sensores como codificadores, módulos IMU, sensores de temperatura e sensores de distancia xeran sinais de baixo nivel para o control do movemento, a navegación, o posicionamento e o seguimento.O acondicionamento do sinal é necesario porque o ruído do motor, as interferencias electromagnéticas e as longas vías de comunicación poden distorsionar os sinais débiles dos sensores, provocando lecturas imprecisas e un funcionamento inestable do robot.O filtrado, a amplificación, o illamento e a redución de ruído melloran a calidade do sinal antes da transmisión pola rede CAN.

Estes sistemas de interface admiten o intercambio de datos estable entre sensores e actuadores, axudando a manter o movemento, o equilibrio, o control de velocidade e a detección de obstáculos precisos.O bus CAN tamén ofrece sinalización diferencial, forte inmunidade ao ruído e comunicación sincronizada entre múltiples dispositivos robóticos.

A seguinte táboa mostra os circuitos integrados comúns de interface de sensor usados ​​nos sistemas robóticos baseados en CAN, incluíndo as súas funcións e características principais.

Fabricante
Produto
Tipo
Función
Características clave
Microchip Tecnoloxía
MCP3008
ADC (10 bits)
Converte sinais de sensores analóxicos en datos dixitais para procesar
SPI interface, múltiples canles de entrada, conversión rápida
Texas Instrumentos
ADS1115 ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs
ADC (16 bits)
Converte sinais analóxicos de baixo nivel en datos dixitais de alta resolución
Alto precisión, baixo ruído, interface I2C, amplificador de ganancia programable
Texas Instrumentos
LM358 LM358 LM358 XJS LM358 ON有批量 SOP8 In Stock: 29721 pcs
Op-Amp
Amplifica e condiciona os sinais dos sensores antes da conversión
Baixo potencia, amplo rango de tensión, ganancia estable

CI de xestión de enerxía para sistemas robóticos baseados en CAN

Power Management ICs for CAN-Based Robotic Systems

Figura 9. Circuitos integrados de xestión de enerxía para sistemas robóticos baseados en CAN

Os CI de xestión de enerxía para sistemas robóticos baseados en CAN regulan e distribúen a enerxía aos controladores, sensores, controladores de motores e módulos de comunicación CAN.Estes IC manteñen os niveis estables de tensión e corrente necesarios para o bo funcionamento do sistema.En robótica, os cambios de carga do motor, as flutuacións de potencia e o ruído eléctrico poden afectar a comunicación e o rendemento do sensor.Os circuítos de xestión de enerxía proporcionan regulación de tensión, filtrado, protección contra sobrecorriente e protección térmica para evitar a inestabilidade e protexer os compoñentes electrónicos.

O bus CAN admite unha comunicación estable entre subsistemas robóticos mediante a sinalización diferencial e a transmisión de datos resistente ao ruído.A distribución de enerxía estable reduce os erros de comunicación e mellora o rendemento dos nodos do codificador, dos nodos do motor e dos módulos IMU.Estas funcións axudan a manter unha comunicación sincronizada e un funcionamento robótico suave en ambientes robóticos industriais e móbiles.

Os seguintes IC de xestión de enerxía úsanse habitualmente en sistemas robóticos baseados en CAN para regular a tensión, xestionar a enerxía da batería e manter un funcionamento estable de sensores, controladores e módulos de comunicación.

Texas Instruments LM2596 LM2596 LM2596 BOLE XINBOLE TO-263-220 In Stock: 88991 pcs

•Conversor DC-DC

•Reduce a tensión da batería para baixar os niveis de funcionamento

•Alta eficiencia ata o 90 %, tensión de saída axustable, protección de apagado térmico, protección contra sobrecorriente e baixa disipación de enerxía para sistemas de enerxía robóticos

Sistemas monolíticos avanzados AMS1117 AMS1117 AMS1117 XINBOLE AMS SOT-223 In Stock: 114930 pcs

•Regulador LDO

•Proporciona saída estable de baixa tensión

•Baixa tensión de caída, saída de ruído baixo, deseño de circuítos sinxelos, limitación de corrente e protección térmica para circuítos sensibles de sensor e controlador.

Texas Instruments BQ24075

•Cargador de batería IC

•Xestiona a carga da batería e a distribución de enerxía

•Protección contra sobretensión, regulación térmica, control da ruta de alimentación, monitorización da temperatura da batería e xestión automática de carga para sistemas robóticos portátiles

CI CAN recomendados para sistemas robóticos

Robótica Función
Recomendado IC
IC Tipo
Chave Vantaxe
Distribuído control motor
STM32F405
Activado para CAN MCU
En tempo real Procesamento CAN
Multi-nodo comunicación robótica
LPC1768 LPC1768 LPC1768 NXP SEMICONDUCTORS 4914 In Stock: 5760 pcs
Activado para CAN MCU
Dobre Apoio á canle CAN
PODE xestión de mensaxes
SJA1000 SJA1000 SJA1000 NXP SJA1000 ARTSCHIP SOP8 In Stock: 1523 pcs
PODE controlador IC
Fiable manexo de mensaxes
Físico Comunicación CAN
TJA1051 TJA1051 TJA1051 NXP TJA1051 NXP SOP8 In Stock: 28946 pcs
PODE transceptor IC
Alto inmunidade ao ruído
Baixa potencia Comunicación CAN
MCP2562 MCP2562 MCP2562 MICROCHIP 1071 In Stock: 52514 pcs
PODE transceptor IC
Baixo potencia en espera
Industrial redes CAN de robots
SN65HVD230 SN65HVD230 SN65HVD230 TI TI SOP8 In Stock: 15809 pcs
PODE transceptor IC
Estable sinalización diferencial

Pezas relacionadas co blog

  • ATA6561 Image
    ATA6561
    Fabricantes:

    ATMEL

    Descrición:

    ATA6561 ATMEL TDFN8

    RFQ

    En stock: 4700pcs

  • LM358 Image
    LM358
    Fabricantes:

    XJS

    Descrición:

    LM358 ON有批量 SOP8

    RFQ

    En stock: 29721pcs

  • SJA1000 Image
    SJA1000
    Fabricantes:

    NXP

    Descrición:

    SJA1000 ARTSCHIP SOP8

    RFQ

    En stock: 1523pcs

  • STM32F103 Image
    STM32F103
    Fabricantes:

    ST

    Descrición:

    STM32F103 ST QFP-64

    RFQ

    En stock: 6611pcs

  • TJA1050 Image
    TJA1050
    Fabricantes:

    NXP

    Descrición:

    TJA1050 NXP SOP

    RFQ

    En stock: 39159pcs

  • TJA1051 Image
    TJA1051
    Fabricantes:

    NXP

    Descrición:

    TJA1051 NXP SOP8

    RFQ

    En stock: 28946pcs

  • AMS1117 Image
    AMS1117
    Fabricantes:

    XINBOLE

    Descrición:

    AMS SOT-223

    RFQ

    En stock: 114930pcs

  • SN65HVD230 Image
    SN65HVD230
    Fabricantes:

    TI

    Descrición:

    TI SOP8

    RFQ

    En stock: 15809pcs

  • MCP2515 Image
    MCP2515
    Fabricantes:

    MICROCHIP

    Descrición:

    880

    RFQ

    En stock: 13570pcs

  • LM2596 Image
    LM2596
    Fabricantes:

    BOLE

    Descrición:

    XINBOLE TO-263-220

    RFQ

    En stock: 88991pcs

  • ADS1115 Image
    ADS1115
    Fabricantes:

    TEXAS INSTRUMENTS

    Descrición:

    24044

    RFQ

    En stock: 35300pcs

  • LPC1768 Image
    LPC1768
    Fabricantes:

    NXP SEMICONDUCTORS

    Descrición:

    4914

    RFQ

    En stock: 5760pcs

  • MCP2562 Image
    MCP2562
    Fabricantes:

    MICROCHIP

    Descrición:

    1071

    RFQ

    En stock: 52514pcs

Enquisas en liña

Envíe RFQ, responderemos de inmediato.


Preguntas frecuentes [FAQ]

1. Por que se prefire CAN Bus a UART nos sistemas robóticos distribuídos?

O bus CAN é preferido porque admite a comunicación entre varios dispositivos nunha rede compartida, ofrece detección de erros integrada, unha inmunidade ao ruído máis forte e un intercambio de datos fiable en tempo real.UART está deseñado principalmente para comunicación punto a punto e é menos eficiente para sistemas robóticos distribuídos complexos.

2. Como evita a arbitraxe CAN Bus a colisión de datos en redes robóticas?

CAN Bus usa a arbitraxe de mensaxes baseada en prioridades onde os valores de identificadores máis baixos reciben maior prioridade.Isto permite que os datos robóticos críticos, como comandos de control de movemento, se transmitan sen colisión ou atraso de comunicación.

3. Por que son necesarias resistencias de terminación de 120 Ω nos sistemas CAN Bus?

As resistencias de terminación coinciden coa impedancia característica da liña de comunicación CAN, evitando a reflexión do sinal, a distorsión da forma de onda e a inestabilidade da comunicación durante a transmisión de datos a alta velocidade.

4. Cal é a función dun transceptor CAN na comunicación robótica?

Un transceptor CAN converte os sinais de nivel lóxico do microcontrolador en sinais diferenciais CANH e CANL para a comunicación física do bus ao mesmo tempo que mellora a inmunidade ao ruído e a fiabilidade do sinal.

5. Como mellora a sinalización diferencial a fiabilidade do bus CAN nos robots?

A sinalización diferencial transmite datos utilizando diferenzas de tensión entre as liñas CANH e CANL, reducindo as interferencias electromagnéticas e mantendo unha comunicación estable en ambientes robóticos electricamente ruidosos.

6. Cal é a diferenza entre os marcos CAN estándar e os marcos CAN estendidos?

As tramas CAN estándar usan un identificador de 11 bits, mentres que as tramas CAN ampliadas usan un identificador de 29 bits.Os marcos estendidos permiten identificadores de mensaxes máis exclusivos para sistemas robóticos máis grandes e complexos.

7. Por que é importante o tempo de bits nos sistemas de comunicación CAN?

A sincronización de bits controla a sincronización entre os nodos CAN durante a transmisión de datos.A configuración de tempo incorrecta pode provocar erros de comunicación, corrupción das mensaxes e un rendemento inestable da rede robótica.
