Deseño de potencia e protección en electrónica robótica

O deseño de enerxía e protección é unha parte fundamental da electrónica robótica.Os robots necesitan enerxía estable para facer funcionar motores, sensores, controladores e sistemas de comunicación de forma segura.Un bo deseño de enerxía axuda a previr danos, reducir a perda de enerxía, mellorar o uso da batería e manter o robot funcionando sen problemas durante unha operación longa ou esixente.

Catálogo

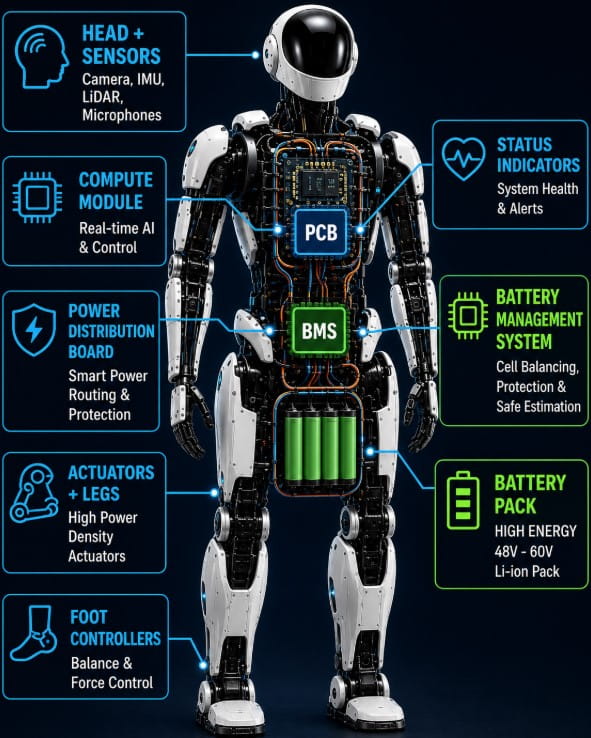

Figura 1. Arquitectura de enerxía estable

Por que a arquitectura de potencia estable é importante na robótica?

Os sistemas de robótica modernos son cada vez máis intelixentes, compactos e consumen enerxía.Desde brazos robóticos industriais e robots móbiles autónomos ata plataformas humanoides e robots colaborativos, cada subsistema depende dunha subministración de enerxía estable e fiable.Unha única fluctuación de voltaxe ou un fallo eléctrico pode interromper a detección, corromper os datos, danar os actuadores caros ou apagar completamente un robot durante o funcionamento.

Debido a isto, a arquitectura de enerxía estable e os circuítos de protección avanzados considéranse agora requisitos fundamentais de deseño na enxeñaría robótica.No centro destes sistemas hai circuítos integrados (CI) especializados que regulan, supervisan, distribúen e protexen a enerxía eléctrica en todo o robot.

Regulación de tensión e conversión de potencia

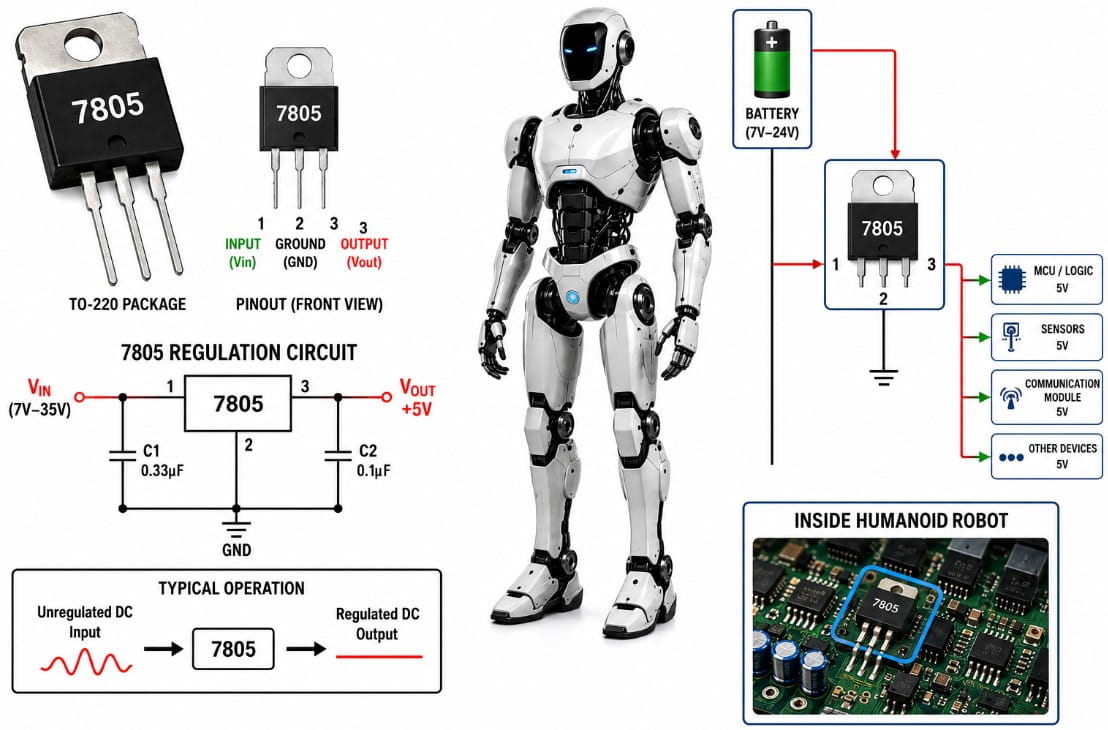

Figura 2. Regulación de tensión e conversión de potencia

A xestión de enerxía fiable mantén os circuítos de control robótico, os sensores e os motores funcionando cunha tensión estable e unha menor perda de enerxía.A regulación de voltaxe e a conversión de enerxía axudan a protexer a electrónica sensible das flutuacións de tensión, mentres que o illamento eléctrico reduce a interferencia de ruído entre os circuítos de control de baixa potencia e as seccións do motor de alta potencia.Isto mellora o control do movemento, a estabilidade da comunicación e o funcionamento do sistema a longo prazo.

LM7805 LM7805 HS LM7805 HTC TO-220 In Stock: 34238 pcs Texas Instruments

• Saída estable de 5V

• Protección térmica e contra curtocircuítos

• Baixa esixencia de compoñentes externos

• Adecuado para placas MCU, sensores e circuítos lóxicos

LM2596 LM2596 BOLE XINBOLE TO-263-220 In Stock: 88991 pcs Texas Instruments

• Conversión de tensión DC-DC reductora

• Ata 3A de corrente de saída

• Maior eficiencia que os reguladores lineais en grandes caídas de tensión

• Adecuado para conversión de enerxía de batería a placa de control

Os LM7805 e LM2596 son exemplos axeitados para a sección de regulación de voltaxe e conversión de potencia.O LM7805 pode proporcionar un carril de 5 V estable para microcontroladores, sensores e circuítos lóxicos, mentres que o LM2596 pode converter unha tensión de batería máis alta en carrís de CC máis baixos para placas de control, módulos de comunicación e circuítos de apoio ao controlador.Nos sistemas robóticos, estes reguladores axudan a separar a electrónica sensible de baixa tensión dos circuítos de motores de maior potencia, mellorando a estabilidade da tensión, o control do ruído e a distribución xeral de enerxía.

Sistemas de xestión de baterías e enerxía

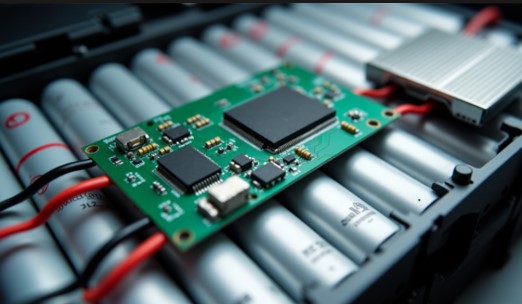

Figura 3. Xestión da batería e da enerxía

Os sistemas de xestión de baterías e enerxía (BEMS) son importantes na robótica porque xestionan, supervisan e protexen a enerxía eléctrica durante o funcionamento.Estes sistemas axudan a mellorar a duración da batería, reducir a perda de enerxía e manter un rendemento estable en robots móbiles, industriais e humanoides.BEMS supervisa continuamente a tensión, a corrente, a temperatura e o estado de carga para evitar sobrecargas, descargas profundas, sobrequecemento e curtocircuítos.Tamén admite unha distribución de enerxía eficiente proporcionando niveis de tensión adecuados a motores, sensores, controladores e módulos de comunicación.A xestión estable da enerxía é esencial para un movemento robótico fiable, unha resposta máis rápida e un funcionamento continuo en subsistemas robóticos interconectados e sistemas de control intelixentes.

Compoñentes IC comúns utilizados na xestión da enerxía e da batería robótica que se mostran a continuación:

BQ76940 Texas Instruments

• Supervisa varias células de iones de litio

• Protección contra sobretensións e sobreintensidades

• Capacidade de detección de temperatura

• Mellora a seguridade da batería e a entrega de enerxía estable

BQ24650 BQ24650 TI 1141 In Stock: 15716 pcs Texas Instruments

• Control de carga programable

• Soporte de regulación térmica

• Controlador de carga para robots alimentados por batería ou ao aire libre

• Mantén a carga eficiente e a conversión de enerxía

Dispositivos analóxicos LTC4015 LTC4015 ANALOG DEVICES 1895 In Stock: 131 pcs

• Carga de alta eficiencia

• Monitorización de telemetría e potencia

• Admite varias químicas de batería

• Distribución de enerxía fiable para sistemas robóticos

Circuitos integrados de monitorización, detección de fallos e protección de potencia en sistemas de potencia robóticos

Os circuítos de monitorización de enerxía e protección contra fallos axudan aos sistemas robóticos a detectar condicións eléctricas anormais antes de que danen motores, sensores, controladores ou subsistemas alimentados por batería.Os robots adoitan experimentar cambios bruscos de carga cando os motores arrancan, paran, inverten a dirección ou soportan diferentes cargas mecánicas.Estes cambios poden crear picos de corrente, caídas de tensión, sobrequecemento e ruído eléctrico no sistema de enerxía.

Os circuitos integrados de monitorización miden a corrente, a tensión, o consumo de enerxía, o estado da batería e a temperatura en tempo real.Estes datos pódense enviar a un microcontrolador a través de interfaces como I²C, o que permite ao robot reducir a carga, activar unha advertencia, apagar unha rama defectuosa ou axustar o comportamento do motor.Os dispositivos de protección e os sensores térmicos engaden outra capa de seguridade ao responder a curtocircuítos, sobreintensidade e sobrequecemento.

IC / Dispositivo	Tipo	Fabricante	Principal Función	Robótica Uso do sistema	IC / Dispositivo
INA219	Actual / Monitor de potencia	Texas Instrumentos	Medidas tensión, corrente e potencia do bus	Monitores liñas de batería, ramas de motor e consumo de enerxía da placa de control	INA219
INA226 INA226 TI 1141 In Stock: 47831 pcs	Precisión Monitor de potencia	Texas Instrumentos	Medidas corrente, voltaxe e potencia con maior precisión	Usado en robots industriais e sistemas de potencia robóticos de alta corrente	INA226
MAX17048	Batería Indicador de combustible	Analóxico Dispositivos	Estimacións estado de carga da batería	Axuda os robots móbiles rastrexan a capacidade restante da batería	MAX17048
LTC2944	Batería Medidor de gas	Analóxico Dispositivos	Medidas carga, voltaxe, corrente e temperatura	Soportes monitorización avanzada de batería en plataformas robóticas autónomas	LTC2944
TMP36 TMP36 In Stock: 14394 pcs	Temperatura Sensor	Analóxico Dispositivos	Detecta cambios de temperatura	Monitores paquetes de baterías, placas controladoras de motores e compoñentes de enerxía	TMP36
PolySwitch Fusible reiniciable	Reiniciable Dispositivo de protección	Littelfuse	Límites fallos de sobreintensidade e curtocircuíto	Protexe ramas eléctricas sen necesidade de substitución de fusibles	PolySwitch Fusible reiniciable

Estes dispositivos permiten que o robot reaccione ante fallos eléctricos en lugar de simplemente fallar en condicións de carga anormais.Nun sistema robótico ben deseñado, os circuítos de monitorización e protección colócanse preto de paquetes de baterías, etapas de controlador de motor, conversores DC-DC e electrónica de control sensible.

Deseño de robots autónomos e de baixa potencia

O deseño de baixa potencia axuda aos robots autónomos a funcionar máis tempo sen reducir o rendemento de detección, control ou comunicación.En lugar de manter todos os subsistemas activos a plena potencia, o robot pode cambiar os circuítos non utilizados ao modo de suspensión, reducir a actividade sen fíos, xestionar os ciclos de traballo do motor e optimizar a conversión de voltaxe.Isto é especialmente útil en robots móbiles, robots de servizo, nodos sensores e pequenas plataformas autónomas que dependen da capacidade limitada da batería.

Un bo deseño de baixa potencia non só reduce o consumo de corrente.Tamén controla onde se usa a enerxía, cando se esperta cada módulo e a eficacia coa que se converte a tensión da batería en raíles utilizables para sensores, controladores, módulos sen fíos e controladores de motores.

Robot Escenario	Poder Necesidade de deseño	Axeitado Exemplos de IC	Deseño Beneficio
Pequeno robot móbil	Baixa tensión accionamento do motor e operación de batería compacta	DRV8833 DRV8833 TI 1141 In Stock: 56489 pcs , BQ24075	Soportes control de movemento eficiente e xestión de enerxía portátil
Sen fíos robot de servizo	Baixa potencia control e comunicación sen fíos	MSP430 MSP430 TI 1141 In Stock: 5371 pcs , ESP32 ESP32 ESP In Stock: 23322 pcs	Reduce potencia en espera mentres mantén a comunicación dispoñible
Rico en sensores robot autónomo	Estable raíles de detección e control rápido de espertar	MSP430, reguladores de baixo coeficiente intelectual	Mantén sensores sensibles sen desperdiciar enerxía da batería
Captación de enerxía nodo de robot	Baixo arranque conversión de voltaxe e impulso	LTC3105	Converte fontes de enerxía débiles en enerxía utilizable do sistema
Funciona con pilas plataforma de robot	cargando, control de ruta de potencia e regulación térmica	BQ24075	Mellora seguridade de carga e operación portátil continua

Estas combinacións de IC axudan aos robots autónomos a equilibrar o tempo de execución, a velocidade de resposta, o comportamento térmico e a fiabilidade do sistema.Para os robots que funcionan lonxe de fontes de enerxía fixas, o deseño de baixa potencia afecta directamente o tempo de traballo, o tamaño da batería, a xeración de calor e a frecuencia de mantemento.

ICs de protección de enerxía e illamento de sinal en robótica

Nos sistemas robóticos, os circuitos integrados de illamento adoitan colocarse entre o controlador de baixa tensión e as seccións eléctricamente ruidosas, como controladores de motores, etapas de potencia, interfaces CAN/RS-485 ou módulos de sensores externos.Isto evita que as diferenzas de potencial de terra, os transitorios de conmutación e o ruído do motor entren no lado de control.

Os seguintes IC úsanse habitualmente en sistemas robóticos para a protección de enerxía e illamento de sinal.Axudan a protexer os compoñentes electrónicos das interferencias eléctricas, a manter unha comunicación fiable e a mellorar a estabilidade e seguridade do sistema durante o funcionamento.

Figura 4. Dispositivos analóxicos ADUM1200 ADUM1200 AD In Stock: 18686 pcs

Dispositivos analóxicos ADuM1200

• Illamento dixital de dobre canle

• Transmisión de datos de alta velocidade

• Baixo consumo de enerxía

• Reduce o ruído e as interferencias eléctricas

• Mellora a fiabilidade do sinal e a protección do circuíto

Figura 5. ISO7721 Texas Instruments

ISO 7721 Texas Instruments

• Illamento do sinal de alta velocidade

• Forte inmunidade ao ruído electromagnético

• Baixo retardo de propagación

• Mellora a fiabilidade da comunicación en sistemas robóticos

Figura 6. HCPL-2631 HCPL-2631 Broadcom Limited OPTOISO 3.75KV 2CH OPEN COL 8DIP In Stock: 25200 pcs Broadcom

HCPL-2631 Broadcom

• Comunicación illada ópticamente de alta velocidade

• Protección contra o ruído eléctrico

• Soporte de illamento de curtocircuíto e tensión

• Adecuado para control de motor e illamento de sensores

Circuitos integrados de protección e alimentación recomendados para sistemas robóticos

IC/Dispositivo	Fabricante	Categoría	Función principal	Protección / Potencia Características	Sistema de Robótica Apoio
LM7805 LM7805 HS LM7805 HTC TO-220 In Stock: 34238 pcs	Texas Instrumentos	Tensión Regulador IC	Proporciona saída estable de 5 V	Térmica e protección contra curtocircuítos	Soportes potencia estable para sensores e microcontroladores
LM2596 LM2596 BOLE XINBOLE TO-263-220 In Stock: 88991 pcs	Texas Instrumentos	DC-DC Convertidor IC	Baixo conversión de voltaxe	Baixo perda de enerxía, saída de corrente elevada	Converte tensión da batería para placas de control e carrís de apoio ao condutor
BQ76940	Texas Instrumentos	Batería Xestión IC	Batería vixilancia e protección	Sobretensión, protección contra sobrecorriente y temperatura	Mellora seguridade da batería e entrega de enerxía estable
BQ24650 BQ24650 TI 1141 In Stock: 15716 pcs	Texas Instrumentos	Batería IC de carga	Batería cobro e regulación	Térmica regulación e control de carga	Mantén carga eficiente e conversión de enerxía
LTC4015 LTC4015 ANALOG DEVICES 1895 In Stock: 131 pcs	Analóxico Dispositivos	Poder Xestión IC	Intelixente carga de batería	Telemetría monitorización e soporte multi-batería	Soportes distribución de enerxía fiable
INA219	Texas Instrumentos	Poder Monitorización IC	Actual, monitorización de tensión e potencia	En tempo real detección de potencia e monitorización de sobreintensidade	Protexe circuítos robóticos a partir de condicións anormais de enerxía
TMP36 TMP36 In Stock: 14394 pcs	Analóxico Dispositivos	Temperatura Sensor IC	Temperatura vixilancia	Sobrequecemento detección e monitorización térmica	Prevén sobrequecemento da electrónica robótica
ADUM1200 ADUM1200 AD In Stock: 18686 pcs	Analóxico Dispositivos	Sinal IC de illamento	Dixital illamento de sinal	Eléctrico protección contra ruídos e interferencias	Mellora fiabilidade do sinal e seguridade do circuíto
ISO 7721	Texas Instrumentos	Sinal IC de illamento	Alta velocidade illamento de sinal	Forte inmunidade ao ruído electromagnético	Mantén comunicación estable en sistemas robóticos
HCPL-2631 HCPL-2631 Broadcom Limited OPTOISO 3.75KV 2CH OPEN COL 8DIP In Stock: 25200 pcs	Broadcom	optar IC illante	Illado comunicación e protección	Tensión illamento e protección contra ruídos eléctricos	Soportes control do motor e illamento do sensor
