Temporizador de retardo de ON vs OFF: símbolos, cableado, diferenzas e usos

Os relés temporizadores xogan un papel fundamental nos circuítos de control ao xestionar cando os dispositivos se inician ou paran.Este artigo explica a diferenza entre os temporizadores de retardo ao ON e ao apagado, como funcionan, os seus diagramas de temporización, métodos de cableado e aplicacións prácticas en motores, ventiladores, bombas e sistemas automatizados.

Catálogo

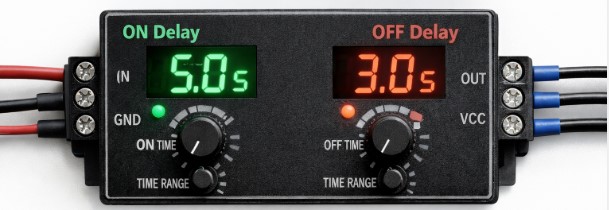

Figura 1. Temporizadores de retardo de ON e OFF

Cal é a diferenza entre os temporizadores de retardo de ON e OFF

An O temporizador de retardo de ON retrasa a activación dunha saída despois de activar un sinal de entrada.Cando a entrada está activada, o temporizador comeza a contar, e só despois de que transcorreu o tempo predefinido se activa a saída.Non obstante, cando a entrada está desactivada, a saída apágase inmediatamente sen demora.Este tipo de temporizador utilízase habitualmente en situacións nas que se necesita un inicio atrasado, como permitir que unha máquina ou un motor comece a funcionar uns segundos despois de que se preme un botón.

An O temporizador de retardo de apagado atrasa o apagado dunha saída despois de desactivar o sinal de entrada.Cando a entrada está activada, a saída responde inmediatamente, pero cando a entrada está desactivada, o temporizador comeza a contar e a saída permanece activada ata que expira o tempo predefinido.Só entón a saída se desactiva.Isto é útil en aplicacións nas que un proceso debe continuar brevemente despois do apagado, como manter un ventilador de refrixeración en funcionamento durante uns segundos despois de apagar o equipo.

Como funcionan os temporizadores de retardo de ON e OFF

An O temporizador de retardo de activación funciona introducindo un atraso antes de que se active unha saída.Cando se aplica o sinal de entrada, o temporizador comeza inmediatamente a contar desde cero ata un valor de tempo preestablecido.Durante este período de reconto, a saída permanece desactivada.Unha vez alcanzado o tempo establecido, a saída acenderase e permanecerá activada mentres o sinal de entrada aínda estea activo.Se se elimina o sinal de entrada nalgún momento, a saída apágase instantaneamente e o temporizador restablece a cero.

An O temporizador de retardo de apagado funciona introducindo un atraso despois de que se apague o sinal de entrada.Cando se aplica a entrada, a saída acende inmediatamente sen demora.O temporizador só comeza a contar cando se elimina o sinal de entrada.Durante este período de conta atrás, a saída permanece activada.

Despois de que transcorra o tempo preestablecido, a saída finalmente desactivarase.Se o sinal de entrada se activa de novo antes de que o temporizador remate de contar, o temporizador restablece e a saída permanece activada continuamente.En termos sinxelos, a saída acende de inmediato pero espera antes de apagarse.

Diagrama de temporización de TON vs TOFF

Figura 2.Diagramas de temporización para o temporizador de retardo ON

Nun temporizador TON (retardo ao ON), o atraso de temporización ocorre cando o sinal de entrada se activa.Tan pronto como a entrada pasa a ALTA, o temporizador comeza a contar, pero a saída permanece BAIXA durante este período.Só despois de transcorrido o tempo predefinido, a saída cambia a HIGH.Isto crea unha brecha entre o bordo ascendente da entrada e o bordo ascendente da saída no diagrama de tempo.

Figura 3.Diagramas de temporización para o temporizador de retardo de apagado

Nun temporizador TOFF (retraso en apagado), o atraso prodúcese cando o sinal de entrada se desactiva.Cando a entrada é ALTA, a saída tamén pasa a ser ALTA inmediatamente.Non obstante, cando a entrada pasa a BAIXO, o temporizador comeza a contar mentres a saída permanece en ALTA.Despois de que expire o tempo preestablecido, a saída finalmente pasa a BAIXO.No diagrama de temporización, isto crea un atraso entre o bordo descendente da entrada e o bordo descendente da saída.

Como conectar os relés do temporizador de retardo de ON e OFF

Para cablear un Relé temporizador de retardo de conexión, ti primeiro conecte a fonte de alimentación aos terminais da bobina do temporizador (moitas veces etiquetados como A1 e A2).Entón, ti conecte o dispositivo de entrada, como un interruptor ou pulsador en serie co temporizador para que ao activalo proporcione enerxía ao temporizador.A carga (como un motor, unha lámpada ou unha bobina do contactor) conéctase a través dos contactos de saída do temporizador, normalmente usando o contacto normalmente aberto (NO).

Cando o a entrada está activada, o temporizador comeza a contar, e despois do atraso preestablecido, o contacto NO pecha, permitindo que a corrente fluya á carga.Se a entrada está desactivada, o contacto ábrese inmediatamente e a carga detense.

Para un Relé temporizador de retardo de apagado, o cableado é moi semellante, pero o comportamento dos contactos é diferente.Ti aínda conectar a fonte de alimentación ao temporizador (A1 e A2) e use un interruptor ou entrada de control para energizalo.A carga conéctase de novo a través dos contactos de saída (normalmente NO ou ás veces NC dependendo do deseño).

Cando a entrada está activada, o contacto de saída péchase inmediatamente e alimenta a carga.Cando a entrada está desactivada, o temporizador comeza a contar, pero o contacto permanece pechado durante o período de atraso.Despois de que transcorra o tempo preestablecido, o contacto ábrese finalmente, desactivando a carga.

Usos comúns dos relés temporizadores en circuítos de control

Control de retardo ON

Úsase para iniciar o equipo despois dun atraso de tempo establecido, axudando a previr subidas de tensión súbitas e permitindo unha secuenciación adecuada do sistema.

Control de retardo OFF

Mantén os dispositivos funcionando durante pouco tempo despois de que se desconecte a alimentación, úsase habitualmente para refrixerar e apagar de forma segura.

Control de Motor

Úsase para o arranque secuencial do motor para reducir a corrente de arranque e evitar a sobrecarga eléctrica en sistemas con varios motores.

Sistemas de iluminación

Acende ou apaga as luces automaticamente despois dun tempo predeterminado, mellorando a eficiencia enerxética en casas e edificios.

Sistemas de retardo do ventilador

Mantén os ventiladores en funcionamento despois de apagar o equipo para garantir o arrefriamento e a disipación da calor adecuadas.

Control da bomba

Evita ciclos rápidos de ON/OFF (ciclos curtos), axudando a manter unha presión estable e prolongar a vida útil da bomba.

Automatización Industrial

Controla o tempo, as secuencias e os atrasos da máquina para garantir un funcionamento suave e coordinado nas fábricas.

Sistemas de transporte

Xestiona os atrasos de inicio e parada entre as seccións do transportador para un fluxo de material adecuado.

Sistemas de alarma e seguridade

Ofrece atrasos temporizados para alarmas, avisos ou paradas de emerxencia para mellorar a seguridade.

Operacións cíclicas

Úsase en sistemas que requiren ciclos de ON/OFF repetidos, como luces intermitentes ou procesos automatizados.

Exemplos de atraso de motor, ventilador e bomba

Os circuítos de retardo do motor, do ventilador e da bomba úsanse para controlar cando se inicia ou se para o equipo, mellorando a seguridade, a eficiencia e a vida útil.

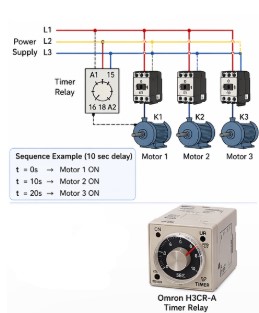

Figura 4. Sistemas motores

En sistemas motores, un atraso de arranque adoita utilizarse para reducir a corrente de arranque e evitar subidas de enerxía súbitas, especialmente cando se usan varios motores;pódense iniciar un tras outro (arranque secuencial) para evitar sobrecargas.As funcións de retardo adoitan implementarse mediante relés temporizadores como oRelés temporizadores para proporcionar arranque secuencial e reducir corrente de arranque, evitando sobrecarga.

Figura 5. Sistema Ventiladores

Para fans, unha función de retardo de apagado mantén o ventilador en funcionamento despois de desconectar a alimentación, permitindo un arrefriamento e unha disipación de calor adecuadas, o que protexe os compoñentes de dispositivos como sistemas HVAC e electrónicos.Nos sistemas de bombas, os circuítos de retardo axudan a evitar ciclos rápidos de ON/OFF (ciclos curtos), que poden danar a bomba e reducir a súa vida útil.

Os temporizadores de retardo, como os relés temporizadores, manteñen o ventilador en funcionamento despois de apagar a enerxía para garantir un arrefriamento adecuado e protexer os compoñentes do sobreenriquecido.

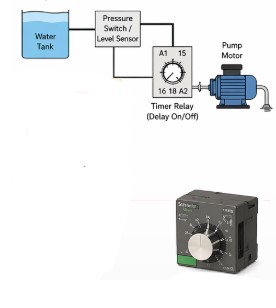

Figura 6. Sistemas de bombas

Para os sistemas de bomba, os temporizadores de retardo como o relé temporizador Schneider Electric axudan a previr ciclismo curto, permitindo que a presión ou os niveis de fluído se estabilicen e evitando danos por arranques e paradas frecuentes.A retraso de inicio permite que a presión ou os niveis de auga se estabilicen antes da operación, mentres que un atraso de parada axuda a evitar picos de presión ou golpes de ariete nas canalizacións.

Estas funcións adoitan implementarse mediante temporizadores, relés ou circuítos de control, facendo sistemas de retardo en automatización industrial, sistemas de ventilación, sistemas de abastecemento de auga e equipos eléctricos pesados.

Conclusión

A comprensión dos temporizadores de atraso de ON e OFF axuda a mellorar o control, a seguridade e a eficiencia dos sistemas eléctricos.Ao aplicar o tipo de temporizador adecuado, pode xestionar os atrasos de inicio, os procesos de apagado e as operacións de secuenciación, facendo que os sistemas sexan máis fiables e máis axeitados para aplicacións industriais e de automatización do mundo real.
