Convención do punto en transformadores para unha análise precisa de circuítos

A convención de puntos nos transformadores é un xeito sinxelo de entender como se comportan a tensión e a corrente entre as bobinas.Axuda a identificar polaridade, fase e dirección da corrente.Ao aprender este concepto, pode analizar facilmente circuítos, evitar erros de conexión e garantir que os transformadores funcionen correctamente e con seguridade.

Catálogo

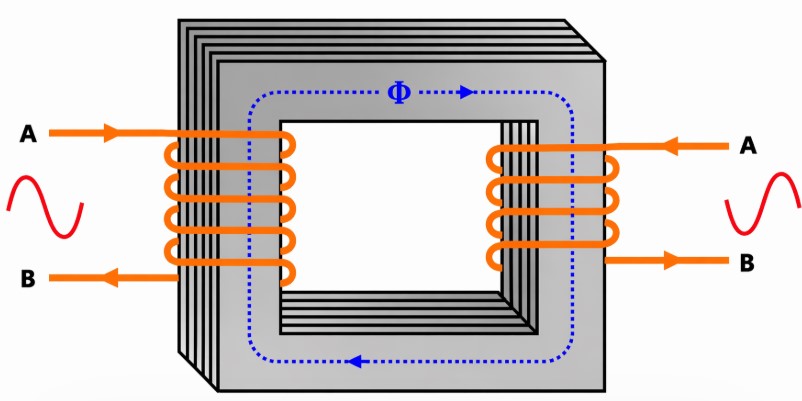

Figura 1. Convención do punto en transformadores

Que é Dot Convention en Transformers

O convención de puntos nos transformadores é unha forma de marcar os extremos das bobinas para mostrar a súa polaridade.Os puntos indican que extremos dos enrolamentos actúan igual ao mesmo tempo.Se a corrente entra no extremo punteado dunha bobina, a tensión na outra bobina será positiva no seu extremo punteado.Isto axúdache a comprender facilmente como a tensión e a corrente están relacionadas entre os dous enrolamentos.O convención de puntos nos transformadores é unha forma de marcar os devanados para mostrar a súa polaridade relativa.

Cada bobina ten un punto situado nun terminal, e estes puntos indican que extremos dos enrolamentos teñen a mesma polaridade instantánea.En termos sinxelos, se a corrente entra no terminal de puntos dun enrolamento, a tensión inducida no outro enrolamento tamén será positiva no seu terminal de puntos.Isto significa que os dous extremos punteados se comportan de forma similar ao mesmo momento.

Exemplo de convención do punto transformador

1.A corrente entra no extremo punteado

Figura 2. A corrente entra no extremo punteado

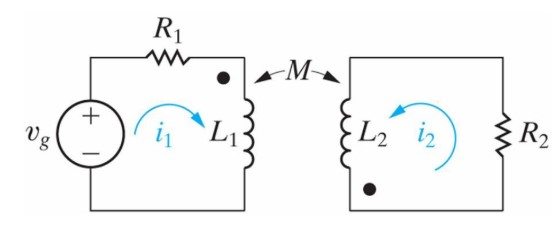

As dúas bobinas L₁ e L₂ que están magnéticamente acoplados mediante inductancia mutua M.O circuíto esquerdo ten unha fonte de tensión corrente de conducción i₁, mentres que o circuíto dereito ten corrente i₂.Cada bobina ten un punto, pero colócanse en extremos opostos.Isto significa as bobinas teñen polaridade oposta.Cando entra a corrente L₁, crea un magnético campo que induce unha tensión L₂.Porque os puntos son opostos, o a tensión inducida na segunda bobina invírtese, polo que o efecto é opoñerse, non axudar.

2.Actual entra ao final sen puntos

Figura 3.Actual entra ao final sen puntos

Se a corrente entra no extremo sen puntos do enrolamento primario, a tensión inducida no secundario inverte.O extremo punteado do secundario faise negativo.→ A polaridade entre os enrolamentos faise oposta.

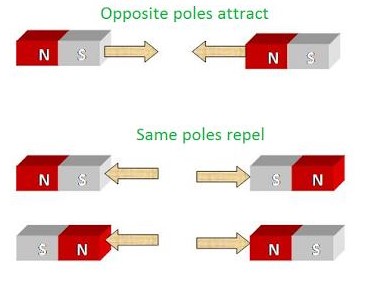

3.A mesma polaridade

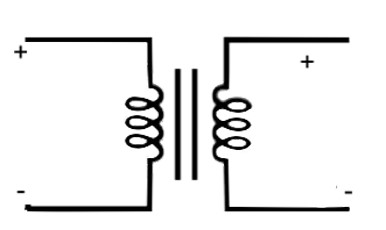

Figura 4.A mesma polaridade

Cando ambos enrolamentos seguen a regra do punto, os seus extremos punteados aumentan e diminúen xuntos.→ Isto significa que están en fase e as tensións engádense correctamente nos circuítos.

4. Polaridade oposta

Figura 5.Polaridade oposta

Cando a dirección actual non segue a regra do punto, un extremo punteado é positivo mentres que o outro é negativo.→ Isto significa que están desfasados ​​e que as tensións poden cancelarse entre si.A convención de puntos úsase para determinar a polaridade da tensión e a dirección da corrente nos circuítos de transformadores.Axuda á conexión correcta dos enrolamentos, evita erros e garante o correcto funcionamento cando se usan transformadores en circuítos paralelos ou complexos.

Convención do punto na análise de circuítos

Figura 6. Convención de puntos na análise de circuítos

Na análise de circuítos, a convención de puntos mostra que terminais das bobinas acopladas teñen a mesma polaridade instantánea.Iso importa porque indica se as tensións inducidas se axudan ou se opoñen, se dous devanados están en fase ou desfasados ​​e se unha conexión en serie produce adición ou cancelación de tensión.Nos circuítos de transformadores e indutores acoplados, estas marcas non son só simbólicas.Afectan directamente as suposicións de polaridade, as relacións de fase de CA e o signo do termo de tensión mutua nas ecuacións de circuíto.

Regras breves

• Se a corrente entra no terminal de puntos dun enrolamento, a tensión inducida no terminal de puntos do outro enrolamento é positiva.

• Se dous enrolamentos están conectados punto a desdo, as súas tensións axúdanse entre si.Se están conectados punto a punto ou undot-to-undot nunha disposición de serie incorrecta, as tensións poden opoñerse entre si.

• Nas ecuacións de indutor acoplado, as marcas de puntos axudan a determinar se o termo mutuo se suma ou resta.

Conexións de axuda de serie vs conexións opostas de serie

Característica	Serie Conexión de axuda	Serie Conexión oposta
Definición	As tensións súmanse	As tensións réstanse entre si
Método de conexión	Terminal positivo dunha fonte conectado ao negativo do seguinte	Positivo conectado ao positivo (ou de negativo a negativo)
Tensión resultante	Tensión total = suma de todas as fontes voltaxes	Tensión total = diferenza entre tensións
Dirección de polaridade	As fontes apoianse mutuamente	As fontes opóñense entre si
Nivel de tensión de saída	Máis alto que as fontes individuais	Menor que a fonte superior
Fórmula típica	(V{total} = V1 + V2 +...)	(V{total} =
Caso de uso	Cando se precisa unha tensión máis alta	Ao controlar ou reducir tensión
Exemplo	Dúas baterías de 6 V → 12 V total	Dúas baterías de 6 V → 0 V (se é igual e opoñente)
Efecto na corrente	A mesma corrente circula por todos fontes	Corre a mesma corrente, pero tensión reducido

Como identificar as marcas de puntos nos transformadores?

Conclusión

A convención do punto é unha ferramenta importante para comprender e traballar con circuítos de transformadores.Axuda a garantir a polaridade correcta, as conexións adecuadas e unha análise precisa.Seguindo as marcas de puntos, pode evitar erros, mellorar o rendemento dos circuítos e utilizar transformadores de forma segura en diferentes aplicacións.
