O TL1963A-18DCQR é un circuíto integrado regulador de tensión lineal fabricado por Luminary Micro/Texas Instruments. Pertence á categoría de Circuítos Integrados de Xestión de Potencia (PMICs), especificamente á subcategoría de Reguladores de Tensión Lineais.
O TL1963A-18DCQR foi deseñado para solucionar desafíos relacionados con proporcionar unha saída de tensión estable e regulada a partir dunha entrada de tensión variable. Caracterízase por ter unha tensión de saída fixa de 1,8 V e pode entregar ata 1,5 A de corrente de saída, facendo que sexa axeitado para unha ampla variedade de aplicacións que requiren unha fonte de alimentación fiable e eficiente.
As principais especificacións do TL1963A-18DCQR inclúen:
Rango de temperatura de funcionamento: -40°C a 125°C
Embalaxe: SOT-223-6 en formato Tape & Reel (TR)
Nivel de Sensibilidade á Humidade (MSL): 2 (1 ano)
Funcións de protección: Sobrecorrente, Sobretemperatura, Polaridade inversa
Corrente en estado de orixe: 1 mA
Relation de Rejeición de Alimentación (PSRR): 63 dB (120 Hz)
Tensión máxima de caída: 0,55 V a 1,5 A
Tensión máxima de entrada: 20 V
Corrente máxima de alimentación: 80 mA
Corrente de saída: 1,5 A
Función de control: Activar (Enable)
As principais vantaxes do TL1963A-18DCQR inclúen a súa capacidade para providing unha saída de tensión estable e regulada, a súa alta capacidade de corrente, e o seu amplo rango de temperatura de funcionamento, facendo que sexa adecuado para diversas aplicacións. É comúnmente utilizado en dispositivos electrónicos, fontes de alimentación e equipo industrial que requiren unha solución de xestión de enerxía fiable e eficiente.
Disponíbelen varias opcións equivalentes ou alternativas, como o TL1963A-15DCQR (saída de 1,5 V), o TL1963A-30DCQR (saída de 3,0 V) e o TL1963A-50DCQR (saída de 5,0 V), todos con características e especificacións similares, pero cunhas tensións de saída diferentes.
TL1963A-18DCQR Atributos técnicos clave

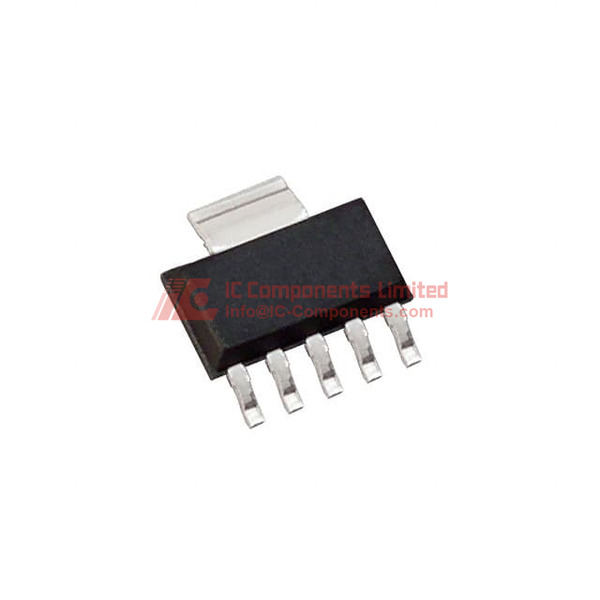

Este regulador de voltagem lineal TL1963A-18DCQR proporciona unha tensión de saída fixa de 1,8V cunha capacidade de continuidade de corrente de ata 1,5A. Está deseñado en un paquete SOT-223-6 de montagem superficial, ofrecendo unha alta dispersión de calor e fiabilidade para aplicacións que requiren unha tensión estable e eficiente.
TL1963A-18DCQR Tamaño do embalaxe
Tipo: cinta e bobina (TR). Material: paquete SOT-223-6. Tamaño: pegada estándar SOT-223-6. Configuración de pines: 6 pines. Características térmicas: mellor dispersión de calor. Propiedades eléctricas: admite unha tensión de entrada de ata 20V e un máximo de 80mA de corrente de alimentación.
TL1963A-18DCQR Aplicación
Adecuado para aplicacións con tensión fixa, empregándose en electrónica de consumo, dispositivos de computación e equipamento industrial, proporcionando unha fonte de tensión estable e fiable para diferentes entornos.
TL1963A-18DCQR Catro características
Este regulador de voltagem linear da Texas Instruments garante unha saída estable de 1,8V cunha capacidade de 1,5A. Destaca pola súa baixa tensión de caída de 0,55V en plena carga, mellorando a súa eficiencia. Ademais, soporta un control de activación (enable) para unha mellor xestión da enerxía e conta cunha relación de supresión de ruidos (PSRR) de 63dB a 120Hz, que axuda a manter a estabilidade da saída fronte a fluctucións da entrada.
TL1963A-18DCQR Características de calidade e seguridade
Inclúe protección contra sobrecorrente e sobretemperatura para garantir a seguridade e durabilidade do dispositivo. A protección contra polaridade inversa salvagarda contra conexións incorrectas. A nivel de sensibilidade a humidade (MSL) é 2 (1 ano), o cal garante a súa fiabilidade en ambientes sensibles á humidade.
TL1963A-18DCQR Compatibilidade
Pódese funcionar de maneira fiable nun rango de temperatura operativo de -40°C a 125°C. Deseñado para unha integración sinxela con diversos dispositivos electrónicos debido ao seu común paquete SOT-223-6.
TL1963A-18DCQR Folla de datos en PDF
Para obter as especificacións máis precisas e detalladas, a folla de datos en PDF do TL1963A-18DCQR está dispoñible para descarga na nosa web. Consultar este documento oficial é fundamental para garantir unha aplicación correcta.
