Módulos electrónicos básicos en sistemas de control de robots

Os robots dependen dunha combinación de compoñentes electrónicos que traballan xuntos para controlar o movemento, procesar datos e comunicarse con diferentes partes do sistema.Neste artigo analizaranse os principais módulos electrónicos utilizados nos sistemas robotizados, incluíndo microcontroladores, compoñentes de control de motores, sensores, interfaces de comunicación, illamento dixital e xestión de enerxía.

Catálogo

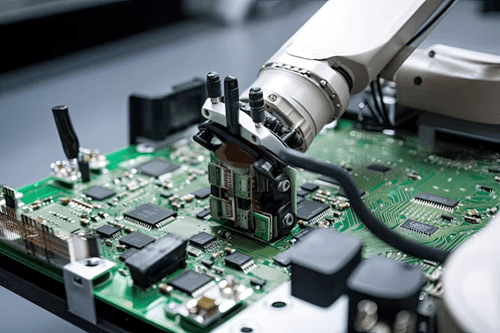

Que módulos electrónicos constitúen un sistema robot?

Un sistema de robot consta de varios módulos electrónicos que traballan xuntos para controlar o movemento, procesar datos e interactuar co medio.No centro está a unidade de control, xeralmente un microcontrolador, que actúa como cerebro procesando os datos dos sensores e enviando ordes a outros compoñentes.

Os módulos de control de motores accionan motores DC, paso a paso ou servomotores, o que permite un movemento preciso xestionando a velocidade e a dirección.Os sensores e os módulos de retroalimentación proporcionan datos en tempo real, como posición e movemento, o que permite ao robot axustar as súas accións para obter unha mellor precisión.

Os módulos de comunicación admiten o intercambio de datos entre diferentes partes do sistema mediante protocolos como CAN, UART e SPI.Os módulos de xestión de enerxía, incluídos os conversores DC-DC e os sistemas de baterías, garanten unha entrega de enerxía estable e eficiente.

Os módulos de illamento e protección reducen o ruído e protexen os compoñentes sensibles de problemas eléctricos.Estes módulos funcionan xuntos como un sistema completo, e nas seguintes seccións explicaranse cada compoñente clave e o seu papel no control do robot con máis detalle.

MCUs utilizados en sistemas de control de robots

Microcontroladores como STM32F103C8T6 STM32F103C8T6 STMicroelectronics IC MCU 32BIT 64KB FLASH 48LQFP In Stock: 35200 pcs , STM32F405RGT6 STM32F405RGT6 STM IC MCU 32BIT 1MB FLASH 64LQFP In Stock: 9600 pcs e STM32H743VIT6 STM32H743VIT6 STMicroelectronics IC MCU 32BIT 2MB FLASH 100LQFP In Stock: 8331 pcs serven como unidade de control central nun sistema de robot.Procesan os datos de entrada dos sensores, executan a lóxica programada e envían sinais de control a actuadores como motores e controladores.

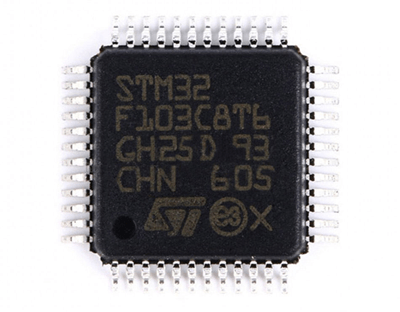

STM32F103C8T6 para control básico de robot

O STM32F103C8T6 é un microcontrolador de 32 bits moi utilizado baseado no núcleo ARM Cortex-M3.Está deseñado para sistemas robotizados sinxelos e rendibles nos que se require un control e procesamento básico.Este microcontrolador pode ler entradas de sensores, xerar sinais PWM para o control do motor e xestionar interfaces de comunicación como UART e I2C.

Funciona recollendo continuamente datos dos sensores conectados, procesándoos a través da súa CPU interna e actualizando as saídas en tempo real.Os seus temporizadores e pinos GPIO integrados permiten un control preciso dos motores e compoñentes externos.Nun sistema de robot, serve como un controlador de nivel de entrada fiable que ofrece un bo equilibrio entre rendemento e baixo consumo de enerxía.

Características:

• Amplio rango de tensión de funcionamento para un deseño de potencia flexible

• Alta velocidade de reloxo de ata 72 MHz para unha execución máis rápida

• Memoria flash para almacenamento de programas e SRAM para manexo de datos

• Múltiples canles ADC para procesamento de sinal analóxico

• Sistema de interrupción para un manexo eficiente das tarefas

• Soporte de depuración e programación a través da interface SWD

• Paquete compacto axeitado para deseños con espazo limitado

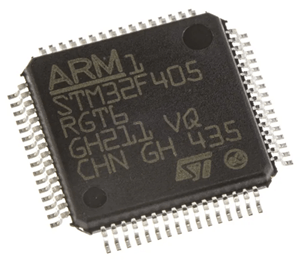

STM32F405RGT6 para sistemas de movemento e multi-periféricos

O STM32F405RGT6 é un microcontrolador avanzado de 32 bits baseado no núcleo ARM Cortex-M4, deseñado para sistemas robotizados que requiren un maior rendemento de procesamento e soporte para múltiples periféricos.É axeitado para aplicacións que impliquen control de movemento complexo e operación simultánea de sensores, pantallas e módulos de comunicación.

Procesa grandes cantidades de datos de forma eficiente e admite funcións como DMA e múltiples interfaces de comunicación, o que permite un control do motor máis suave, unha resposta máis rápida do sensor e unha multitarea eficaz.Nos sistemas de robots, serve como controlador de nivel medio que mellora o rendemento global do sistema.

Características:

• Unidade de coma flotante (FPU) para cálculos matemáticos máis rápidos

• Alta velocidade de reloxo de ata 168 MHz para aplicacións esixentes

• Gran memoria Flash e SRAM para programas complexos

• Temporizadores avanzados para aplicacións de control precisos

• Múltiples canles ADC e DAC para interfaces analóxicas

• Soporte USB, CAN e Ethernet para conectividade estendida

• Modos de baixa potencia para un funcionamento eficiente enerxéticamente

STM32H743VIT6 para tarefas de robot de alta velocidade e complexas

O STM32F405RGT6 é un microcontrolador de 32 bits baseado no núcleo ARM Cortex-M4, deseñado para sistemas robotizados que requiren un maior rendemento de procesamento e soporte para múltiples periféricos.É axeitado para manexar control de movemento complexo e xestionar varios dispositivos ao mesmo tempo, como sensores, pantallas e módulos de comunicación.

Procesa de forma eficiente grandes cantidades de datos e admite funcións como DMA e múltiples interfaces de comunicación, o que permite un control máis suave do motor, unha resposta máis rápida ás entradas dos sensores e unha multitarefa fiable nos sistemas robotizados.

Características:

• Unidade de coma flotante (FPU) para cálculos matemáticos máis rápidos

• Gran memoria Flash e SRAM para programas complexos

• Temporizadores avanzados para aplicacións de control precisos

• Múltiples canles ADC e DAC para interfaces analóxicas

• Soporte USB, CAN e Ethernet para conectividade estendida

• Modos de baixa potencia para un funcionamento eficiente enerxéticamente

Compoñentes de control do motor en robots

Os compoñentes de control do motor converten os comandos dixitais do microcontrolador en movemento físico.Os circuitos integrados clave como PCA9685PW PCA9685PW NXP PCA9685PW NXP TSSOP28 In Stock: 22634 pcs , DRV8825PWPR DRV8825PWPR Texas Instruments IC MTR DRVR BIPLR 8.2-45V 28SSOP In Stock: 45100 pcs e TLE9879GX úsanse habitualmente para conseguir esta función.

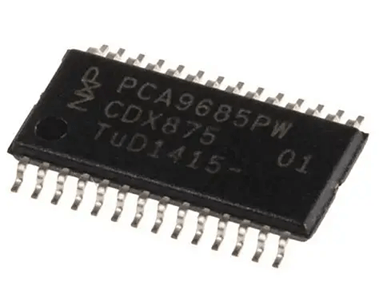

PCA9685PW para PWM multicanal e control de servo

O PCA9685PW é un controlador PWM de 16 canles deseñado para controlar varios servomotores ou saídas LED.Xera sinais PWM precisos mediante un oscilador interno e comunícase co controlador principal a través dunha interface I2C.Isto reduce a carga de procesamento no microcontrolador.

O PCA9685PW funciona recibindo comandos dixitais que definen os ciclos de traballo para cada canle e, a continuación, emite sinais PWM consistentes para controlar as posicións dos servos.Nun sistema de robot, permite o control sincronizado de múltiples actuadores, o que é útil para brazos robóticos, sistemas de articulacións múltiples e patróns de movemento complexos.

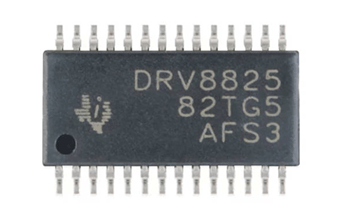

DRV8825PWPR para conducción de motor paso a paso

O DRV8825PWPR é un controlador de motor paso a paso que controla motores paso a paso bipolares con alta precisión.Acepta sinais de paso e dirección do microcontrolador e convérteos en saídas de corrente controladas para os devanados do motor.

DRV8825PWPR regula a corrente a través de cada bobina e admite microstepping, que divide cada paso en incrementos máis pequenos para un movemento máis suave.Isto mellora a precisión do posicionamento e reduce a vibración.Nos sistemas de robots, úsase habitualmente en aplicacións que requiren un movemento lineal ou rotacional preciso, como plataformas robóticas e mecanismos de posicionamento.

TLE9879GX para control de motor integrado (MCU + solución de controlador)

O TLE9879GX combina un microcontrolador e un controlador de motor nunha única solución integrada.Está deseñado para o control eficiente de motores de CC en sistemas compactos, reducindo a necesidade de compoñentes separados de control e controlador.

Funciona procesando sinais de entrada internamente e controlando directamente o motor a través de etapas de controlador incorporadas.Esta integración simplifica o deseño do circuíto, reduce o reconto de compoñentes e mellora a fiabilidade do sistema.Nun sistema de robot, proporciona unha solución compacta e eficiente para o control do motor, especialmente en deseños con espazo limitado ou sensibles ao custo.

Sensores e retroalimentación de posición en sistemas robotizados

Os sensores e os compoñentes de retroalimentación de posición, como o ADXL345BCCZ ADXL345BCCZ Analog Devices Inc. ACCEL 2-16G I2C/SPI 14LGA In Stock: 12100 pcs e o AS5600 AS5600 IC 8 PIN 622 In Stock: 2200 pcs , permiten que un robot comprenda o seu entorno e supervisa o seu propio movemento.

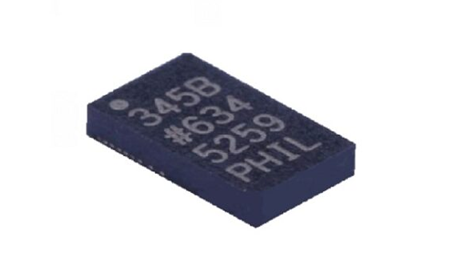

ADXL345BCCZ para detección de movemento e vibración

O ADXL345BCCZ é un acelerómetro dixital de 3 eixes usado para detectar movemento, inclinación e vibración medindo a aceleración en tres direccións e converténdoa en datos dixitais.Ofrece retroalimentación de movemento en tempo real ao microcontrolador a través de interfaces como I2C ou SPI, axudando aos robots a supervisar a orientación, detectar o movemento e manter un funcionamento estable.

Características:

• Medición de alta resolución para unha detección precisa de movemento

• Amplo rango de medición axeitado para diferentes niveis de movemento

• Baixo consumo de enerxía para sistemas alimentados por batería

• Funcións de interrupción integradas para detección de movemento e toque

• Tamaño compacto para aplicacións integradas

• Detecta os cambios de aceleración ao longo dos eixes X, Y e Z

• Converte internamente o movemento físico en sinais dixitais

• Transmite os datos procesados ao microcontrolador

• Permite que o sistema detecte inclinación, vibracións e movementos bruscos

• Admite un seguimento continuo para a resposta do sistema en tempo real

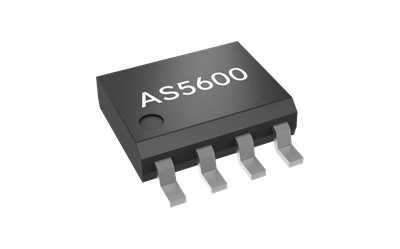

AS5600 para retroalimentación de posición rotativa

O AS5600 é un sensor de posición rotativo magnético deseñado para medir a posición angular con alta precisión detectando o ángulo dun imán xiratorio.Proporciona información de posición precisa para pezas rotativas como motores e eixes, convertendo os cambios de campo magnético en datos de posición utilizables para o controlador.

Características:

• Detección sen contacto para unha maior vida útil e fiabilidade

• Alta resolución para unha medición precisa do ángulo

• Opcións de saída analóxica e PWM para unha interface flexible

• Baixo consumo de enerxía para un funcionamento eficiente

• Configuración sinxela cun mínimo de compoñentes externos

• Detecta o ángulo do campo magnético dun imán que xira

• Procesa internamente o sinal magnético

• Converte o ángulo en datos de posición

• Emite o sinal en forma analóxica ou PWM

• Permite ao controlador seguir a rotación e a posición continuamente

Comunicación CAN en sistemas de robots distribuídos

A comunicación CAN permite que varios módulos electrónicos dun robot intercambien datos a través dunha rede compartida.Nos sistemas de robots distribuídos, utilízanse IC como SN65HVD230 SN65HVD230 TI TI SOP8 In Stock: 2800 pcs , Mcp2551 Mcp2551 MICROCHIP 1063 In Stock: 1934 pcs e TJA1050 TJA1050 NXP TJA1050 NXP SOP In Stock: 2440 pcs para permitir unha comunicación fiable entre controladores, sensores e controladores de motores.

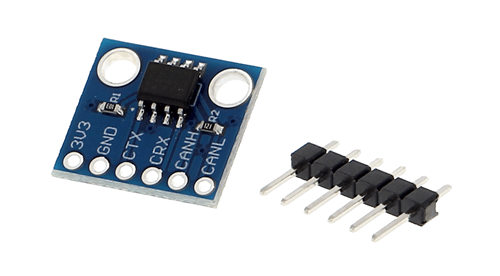

SN65HVD230 para comunicación fiable con bus CAN

O SN65HVD230 é un transceptor CAN que conecta un microcontrolador ao bus CAN.Converte os sinais de nivel lóxico en sinais diferenciais, que son máis resistentes ao ruído e ás interferencias.

SN65HVD230 garante unha comunicación estable e sen erros entre os módulos.Funciona transmitindo e recibindo sinais de tensión diferencial a través do bus CAN, o que permite que os datos viaxan de forma fiable incluso en condicións de ruído.

Nun sistema de robot, SN65HVD230 mellora a fiabilidade da comunicación e admite o intercambio de datos en tempo real entre as unidades de control e os dispositivos periféricos.Isto axuda a manter unha coordinación precisa en todo o sistema.

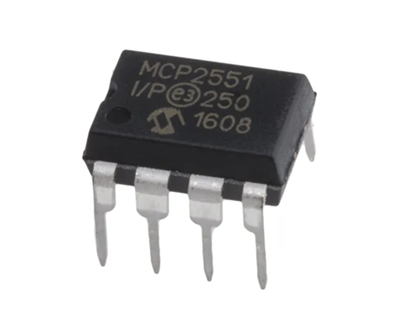

MCP2551 para aplicacións CAN estándar

O MCP2551 é un transceptor CAN de alta velocidade que se usa habitualmente nos sistemas de comunicación estándar.Ofrece unha interface robusta entre o microcontrolador e a rede CAN, que admite a transmisión de datos fiable a distancias máis longas.

Este IC funciona traducindo sinais dixitais en sinais CAN diferenciais e xestionando a recepción de sinal con alta inmunidade ao ruído.O seu deseño garante un rendemento de comunicación consistente en condicións de operación típicas.

Dentro dun sistema de robot, MCP2551 serve como un enlace de comunicación fiable para aplicacións de propósito xeral.Admite un fluxo de datos estable entre módulos, o que é importante para o control e a monitorización sincronizados.

TJA1050 para redes CAN industriais

O TJA1050 é un transceptor CAN de calidade industrial deseñado para ambientes esixentes.Ofrece unha forte inmunidade ao ruído e unha alta fiabilidade, polo que é axeitado para robots que operan en condicións duras ou eléctricamente ruidosas.

TJA1050 funciona convertendo os sinais do microcontrolador en sinais diferenciais equilibrados e mantendo a integridade do sinal en toda a rede.O seu deseño robusto permítelle manexar niveis de interferencia máis altos sen perda de datos.

Illamento dixital para un funcionamento do robot seguro e sen ruído

O illamento dixital protexe os circuítos de control sensibles do ruído eléctrico, os picos de tensión e as diferenzas de terra nos sistemas robotizados.Os circuitos integrados como o ADUM1200 ADUM1200 AD Out Stock e o ADUM1201 ADUM1201 DIGITAL Out Stock úsanse habitualmente para illar os sinais entre as seccións de control de baixa potencia e os compoñentes de alta potencia como os controladores de motores.

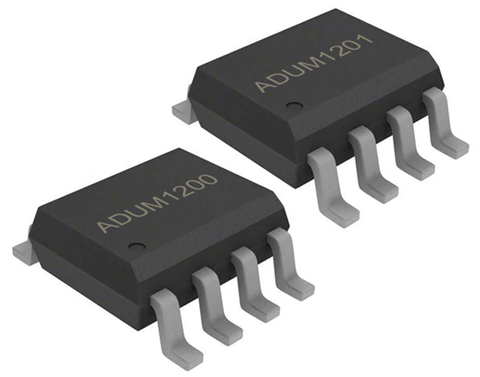

ADuM1200 e ADuM1201 para illamento de sinal

Os ADuM1200 e ADuM1201 son illantes dixitais que utilizan acoplamento magnético para transferir sinais entre circuítos sen conexión eléctrica directa.Isto permite unha comunicación segura ao mesmo tempo que bloquea o ruído e as interferencias de alta tensión.

Protexen os microcontroladores e as liñas de comunicación illando os sinais a través dunha barreira mediante microtransformadores internos.Isto axuda a manter a integridade do sinal ao tempo que evita que os fallos eléctricos e o ruído afecten os compoñentes sensibles.Nos sistemas de robots, melloran a fiabilidade e a seguridade, especialmente en ambientes con conmutación de alta potencia.

Características:

• Alta taxa de datos para unha rápida transmisión de sinal

• Baixo retardo de propagación para a comunicación en tempo real

• Alta tensión de illamento para unha protección forte

• Configuración de canles bidireccionais para un uso flexible

• Baixo consumo de enerxía para un funcionamento eficiente

• Paquete compacto para aforrar espazo

Xestión de enerxía en sistemas robotizados

A xestión da enerxía controla como se subministra, converte e distribúe a enerxía nun sistema de robot.Asegura que os compoñentes como microcontroladores, sensores e controladores de motores reciban potencia estable nos niveis correctos.

Convertedores DC-DC para regulación de tensión

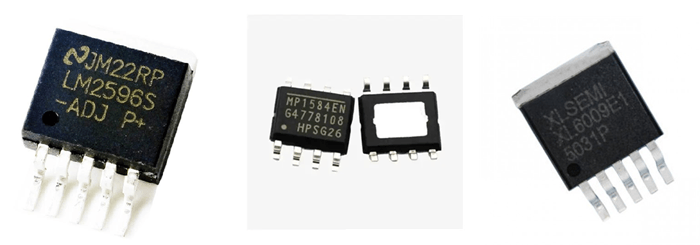

Os conversores DC-DC como os LM2596, MP1584 e XL6009 proporcionan unha tensión estable convertendo a potencia de entrada no nivel de saída necesario para cada módulo.O seu papel principal é manter unha tensión constante mesmo cando a fonte de entrada flutúe, o que é común nos robots alimentados por batería.

Os conversores DC-DC funcionan conmutando e regulando a enerxía a través de compoñentes internos como indutores e capacitores.Este proceso permite unha conversión de aumento ou baixada eficiente mentres minimiza a perda de enerxía.No sistema, os conversores DC-DC protexen a electrónica sensible e garanten un rendemento consistente en todos os módulos.

Xestión de baterías e distribución de enerxía

Os sistemas de xestión da batería e distribución de enerxía garanten un almacenamento seguro de enerxía e unha entrega controlada de enerxía en todo o robot.Os circuitos integrados como o BQ24075 e o BMS IC úsanse habitualmente para supervisar e regular o funcionamento da batería.Estes compoñentes rastrexan parámetros clave como a tensión, a corrente e a temperatura para manter un rendemento seguro e eficiente.

Funcionan xestionando ciclos de carga e descarga, equilibrando as células da batería e controlando o fluxo de enerxía a diferentes módulos.As funcións de protección evitan a sobrecarga, a descarga profunda e o superenriquecido, o que pode danar a batería e os compoñentes electrónicos conectados.

Conclusión

Os sistemas robotizados dependen da integración adecuada de múltiples módulos electrónicos para conseguir un funcionamento estable, preciso e eficiente.Ao entender como estes compoñentes funcionan xuntos, pode construír sistemas de robots máis fiables e de alto rendemento adecuados para unha ampla gama de aplicacións.
