Tipos de servocontrol, proceso de traballo, aplicacións e vantaxes

O servocontrol é un xeito sinxelo de controlar como un motor se move e mantén a súa posición.Este artigo explica como funciona, as súas partes principais e os diferentes tipos de motores.Tamén abrangue beneficios, usos, problemas comúns e como elixir o servosistema axeitado para diferentes tarefas.

Catálogo

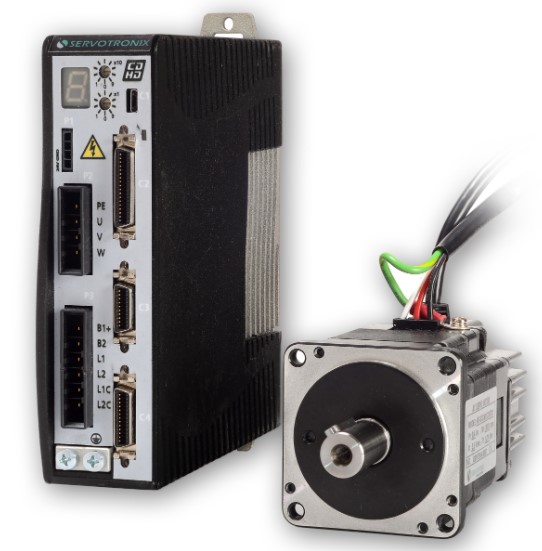

Figura 1. Servocontrol

Que é o servocontrol básico?

O servocontrol básico é o proceso de controlar a posición dun servomotor mediante un sinal PWM.O ancho do pulso determina o ángulo desexado e un sistema de retroalimentación interno compara a posición actual co obxectivo.O motor axústase automaticamente ata que se alcanza a posición correcta e se mantén con alta precisión.

Como funciona un sistema de servocontrol?

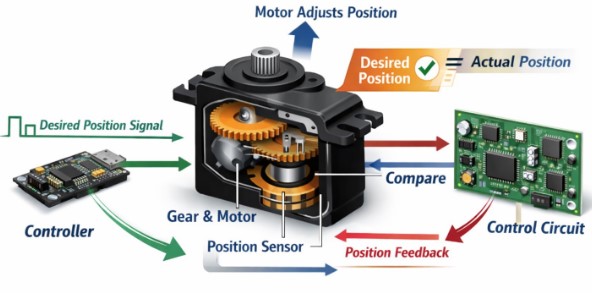

Figura 2.Como funciona un sistema de servocontrol?

A O sistema de servocontrol funciona mediante un proceso de retroalimentación en bucle pechado a controlar con precisión a posición dun motor.En primeiro lugar, un controlador envía un sinal PWM que representa a posición desexada.Dentro do servo, un sensor mide a posición actual e envía esa información de volta ao circuíto de control.A continuación, o sistema compara a posición desexada coa posición real.Se hai unha diferenza, o motor xira na dirección requirida ata que as dúas posicións coincidan.Esta retroalimentación e corrección continuas permiten que o servo se mova con precisión e manteña a súa posición de forma constante.

Principais compoñentes dun sistema de servocontrol

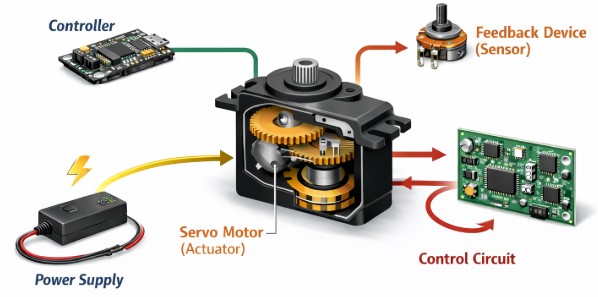

Figura 3. Principais compoñentes do servocontrol dun servo

• Controlador: Envía o sinal de comando (normalmente PWM) que define a posición desexada.

• Servomotor (actuador): O motor físico que se move á posición requirida.

• Dispositivo de retroalimentación (sensor): Normalmente un potenciómetro que mide a posición actual do motor.

• Circuito de control: Compara a posición desexada coa posición real e axusta o motor en consecuencia.

• Fonte de alimentación: Proporciona a enerxía eléctrica necesaria para operar o sistema.

Tipos de servomotores utilizados en sistemas de control

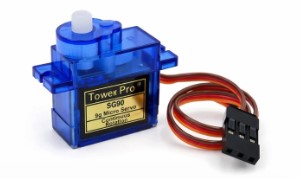

Figura 4.Servomotores DC

Usa corrente continua e son sinxelos, de baixo custo e fáciles de controlar, polo que son axeitados para pequenas aplicacións como robótica e xoguetes.

Figura 5.Servomotores AC

Utiliza corrente alterna e proporciona unha alta eficiencia, fiabilidade e precisión, polo que son ideais para máquinas industriais e sistemas de automatización.

Figura 6.Servomotores sen escobillas (BLDC)

Funciona sen escobillas, ofrecendo unha maior eficiencia, unha vida útil máis longa e un baixo mantemento, e úsanse amplamente nos sistemas de control modernos.

Figura 7.Servos de rotación posicional

Móvese dentro dun rango de ángulos fixos (normalmente 0°–180°) e úsanse habitualmente en articulacións robóticas e aplicacións RC.

Figura 8.Servos de rotación continua

Xire continuamente con velocidade e dirección controladas, facéndoos aptos para rodas e mecanismos de tracción.

Beneficios do uso de sistemas de servocontrol

Alta precisión

Proporciona un control moi preciso da posición, da velocidade e do par, polo que é ideal para aplicacións que requiren movemento exacto e erro mínimo.

Resposta rápida

Responde rapidamente aos sinais de entrada e aos cambios, permitindo axustes en tempo real e un funcionamento suave incluso en sistemas dinámicos.

Alta Eficiencia

Utiliza enerxía só cando se precisa corrección ou movemento, o que reduce o consumo de enerxía e mellora a eficiencia global do sistema.

Operación estable

Mantén unha posición estable usando retroalimentación continua, garantindo un rendemento consistente mesmo baixo variacións de carga.

Movemento suave

Ofrece un movemento controlado e sen vibracións, o que mellora a calidade do produto e reduce o estrés mecánico.

Alta Fiabilidade

Ofrece un rendemento consistente a longo prazo cun mantemento axeitado, polo que é adecuado para operacións críticas e continuas.

Problemas comúns e solución en sistemas de servocontrol

Común Problemas	Solucións
Sacudida (Temblor)	Use unha fonte de alimentación estable, adecuada conexión a terra e limpar os sinais PWM para reducir os movementos non desexados.
Overshoot e oscilación	Axuste os parámetros de control (como axustes PID) para mellorar a estabilidade e reducir as correccións repetidas.
Ruído/interferencia do sinal	Use cables apantallados e axeitados cableado para evitar a distorsión do sinal e mellorar a precisión.
Sobrequecemento	Evite sobrecargar o servo, garantir unha ventilación adecuada e utilizar ciclos de traballo axeitados.
Problemas de alimentación	Proporcionar un estable e suficiente fonte de tensión/corrente para garantir un bo funcionamento.
Desgaste	Realizar un mantemento regular e substituír engrenaxes ou compoñentes desgastados para manter o rendemento.

Aplicacións do servocontrol básico

• Robótica - Controla o movemento preciso das articulacións e dos brazos robóticos, permitindo un posicionamento preciso, agarre e tarefas repetibles en automatización e montaxe.

• Vehículos RC - Úsase para dirixir e controlar coches, avións e barcos controlados a distancia, proporcionando unha resposta rápida e un movemento direccional preciso.

• Sistemas de cámara - Estabiliza as cámaras nos gimbals corrixindo o movemento non desexado, garantindo unha gravación de vídeo suave e constante.

• Automatización Industrial - Opera máquinas como ferramentas CNC, sistemas de transporte e liñas de montaxe con alta precisión, mellorando a produtividade e a consistencia.

• Sistemas Aeroespaciais - Controla flaps, temóns e mecanismos de posicionamento nas aeronaves, garantindo un movemento preciso e a estabilidade do voo.

• Dispositivos Médicos - Permite un movemento preciso e controlado en equipos como ferramentas cirúrxicas, sistemas de cirurxía robótica e máquinas de diagnóstico.

Control de servo de bucle aberto vs lazo pechado

Figura 9.Control de servo de bucle aberto vs lazo pechado

Característica	Aberto Control de bucle	Pechado Control de bucle
Comentarios	Non se utilizou ningún comentario	Usa o sistema de feedback
Precisión	Menor precisión	Alta precisión
Corrección de erros	Non se poden corrixir os erros	Corrixe erros automaticamente
Complexidade	Deseño sinxelo	Máis complexo
Custo	Baixo custo	Maior custo
Fiabilidade	Menos fiable	Máis fiable
Rendemento	Afectado por perturbacións	Mantén un rendemento estable
Exemplo	Control motor básico	Servomotor con posición comentarios

Como elixir o servomotor correcto?

A elección do servomotor correcto depende de varios factores, incluíndo par, velocidade, precisión e condicións de funcionamento.En primeiro lugar, asegúrese de o motor pode soportar a carga necesaria cunha marxe de seguridade, considere a velocidade necesaria para a súa aplicación.Para tarefas de alta precisión, seleccione un motor con mellor resolución e retroalimentación.

Tamén é importante facer coincidir o motor coa fonte de alimentación dispoñible e escoller o tipo correcto, como CC, CA ou sen escobillas segundo o seu uso.Ademais, considere o tamaño, peso e condicións ambientais como a temperatura, o po ou a humidade para garantir un rendemento fiable.

Tendencias futuras en tecnoloxía de servocontrol

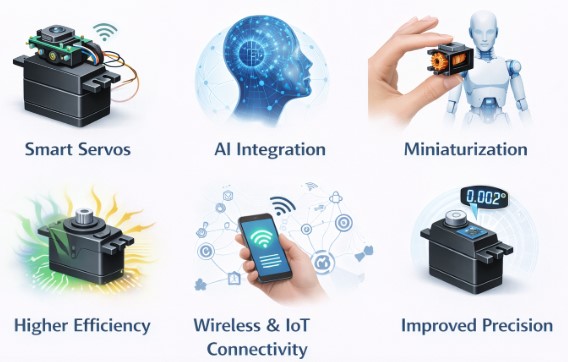

Figura 10.Tendencias futuras en tecnoloxía de servocontrol

Servos intelixentes

Os servos modernos agora inclúen sensores e procesadores integrados que permiten o autoaxuste, unha mellor precisión e unha integración do sistema máis sinxela.

Integración de IA

A intelixencia artificial axuda aos servos a aprender dos datos, mellorar o rendemento e prever fallos para mellorar o mantemento e a eficiencia.

Miniaturización

Os servomotores son cada vez máis pequenos e lixeiros, polo que son axeitados para dispositivos compactos como drons, wearables e micro-robots.

Maior Eficiencia

Os novos deseños reducen a perda de enerxía e a xeración de calor, mellorando a eficiencia enerxética e prolongando a vida útil do sistema.

Conectividade sen fíos e IoT

Agora os servos pódense supervisar e controlar de forma remota a través de sistemas conectados, o que permite o seguimento e a automatización de datos en tempo real.

Precisión mellorada

Os sensores avanzados e os sistemas de retroalimentación proporcionan un posicionamento ultra preciso, que admiten aplicacións de gama alta como robótica e tecnoloxía médica.

Conclusión

Os sistemas de servocontrol son importantes para un movemento preciso e suave en moitos dispositivos.Ao comprender como funcionan, as súas partes e os posibles problemas, os usuarios poden elixilos e utilizalos mellor.Con novas tendencias como os sistemas intelixentes e a IA, a tecnoloxía servo será aínda máis eficiente, fiable e amplamente utilizada no futuro.
