Convertedores de enerxía illados vs non illados: diferenzas, principios de funcionamento e aplicacións

Os conversores de enerxía son importantes en moitos dispositivos electrónicos, xa que axudan a controlar e proporcionar a tensión correcta.Este artigo explica os conversores illados e non illados, como funcionan, as súas diferenzas, vantaxes e usos.Tamén recolle consellos de deseño, erros comúns e tendencias modernas para axudar a comprender e escoller o conversor adecuado.

Catálogo

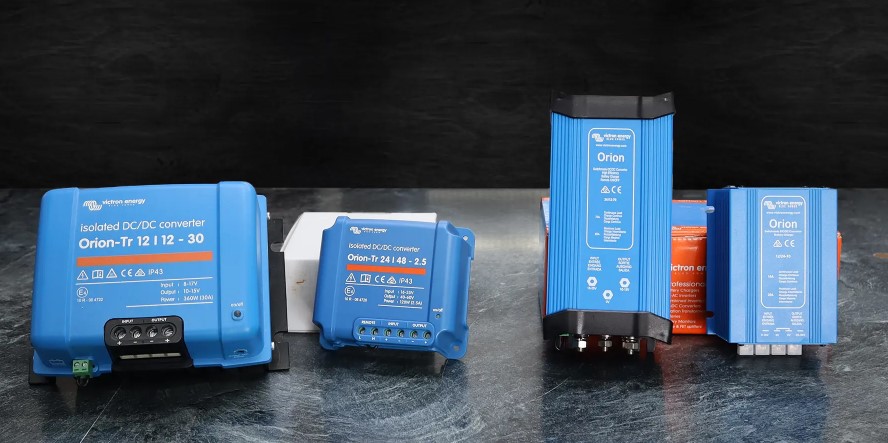

Figura 1. Convertedor de potencia

Que é o conversor de enerxía illado e non illado?

Os conversores de potencia son dispositivos que cambian a enerxía eléctrica dunha forma a outra.Principalmente son de dous tipos: illados e non illados.Os conversores illados proporcionan seguridade ao separar a entrada e a saída, mentres que os conversores non illados son máis sinxelos e eficientes para o uso en baixa tensión.

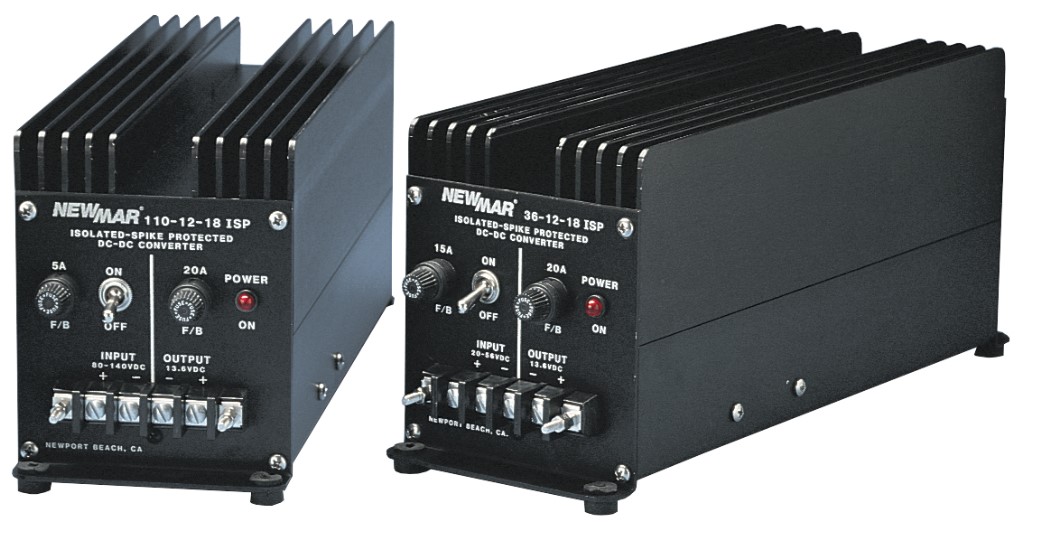

Figura 2. Convertedor de enerxía illado

An O conversor illado é un conversor de potencia onde a entrada e a saída non están conectadas directamente.Usa un transformador para transferir enerxía entre eles.Isto significa que a enerxía eléctrica transfírese a través dun acoplamento magnético en lugar dunha conexión directa por cable.Debido a isto, a electricidade non pode fluír directamente da entrada á saída, o que mellora a seguridade e protexe aos usuarios e equipos.O illamento é especialmente importante nos sistemas nos que interveña alta tensión ou onde é posible o contacto humano.

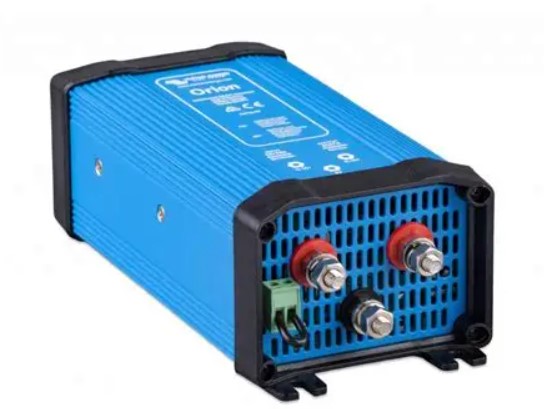

Figura 3. Convertedor de enerxía non illado

Un conversor de enerxía non illado é un conversor onde a entrada e a saída están conectadas directamente, o que significa que comparten a mesma terra eléctrica.Non usa un transformador e a enerxía flúe directamente a través de compoñentes electrónicos como indutores, capacitores e interruptores.Debido a que non hai illamento, estes conversores teñen un deseño máis sinxelo e requiren menos compoñentes.Isto fai que sexan máis pequenos, máis lixeiros, máis eficientes e máis rendibles.

Como funcionan os conversores de enerxía illados e non illados

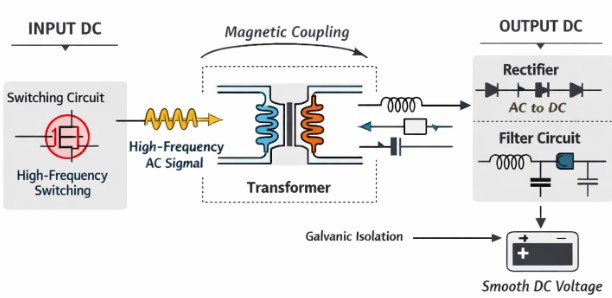

Figura 4. Principio de funcionamento dun conversor de potencia illado

Un conversor de enerxía illado funciona enviando enerxía a través dun transformador en lugar dunha conexión directa.En primeiro lugar, a enerxía de entrada acéndese e apágase moi rapidamente mediante interruptores electrónicos.Isto crea un sinal alternativo de alta frecuencia, que se aplica ao transformador.A continuación, o transformador transfire enerxía do lado de entrada ao lado de saída a través do acoplamento magnético, mantendo ambos os dous lados separados eléctricamente.Despois diso, o sinal de saída rectícase e filtra para producir unha tensión continua suave e estable.

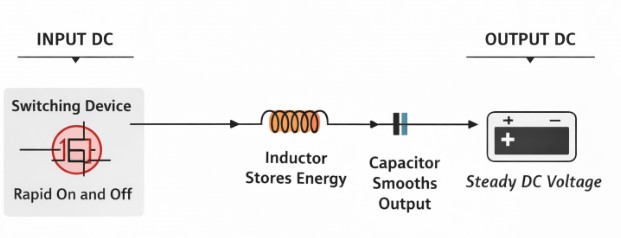

Figura 5. Principio de funcionamento dun conversor de potencia non illado

Un conversor de enerxía non illado funciona enviando enerxía directamente da entrada á saída sen usar un transformador.Un dispositivo de conmutación acende e apaga rapidamente para controlar a cantidade de enerxía que se transfire.Un indutor almacena temporalmente enerxía cando o interruptor está acendido e soltaa cando o interruptor está apagado.A continuación, un capacitor suaviza a saída para proporcionar unha tensión continua constante.

Diferenzas entre conversores de enerxía illados e non illados

Característica	Illado Conversor	Non Illado Conversor
Conexión	Sen conexión eléctrica directa entre entrada e saída	Conexión eléctrica directa (mesmo terreo)
Transformador	Usa un transformador para a enerxía transferencia e illamento	Non usa transformador
Seguridade	Alta seguridade, protexe aos usuarios e circuítos sensibles	Menor seguridade, sen protección contra faltas directas
Conversión de voltaxe	Pode facilmente subir ou baixar tensión	Pode subir ou baixar pero dentro do mesmo terra do circuíto
Tamaño e custo	Máis grande, máis pesado e moito máis caro	Máis pequeno, máis lixeiro e máis barato
Eficiencia	Lixeiramente máis baixo debido ao transformador perdas	Maior eficiencia (menos compoñentes)
Complexidade	Deseño e control máis complexos	Deseño máis sinxelo
Illamento de ruído	Mellor ruído e interferencias illamento	Pode pasar máis ruído
Aplicacións	Adaptadores de alimentación, cargadores, médicos e sistemas industriais	Dispositivos de batería, integrados sistemas, reguladores de tensión
Exemplos	Flyback, Forward, Push-pull conversores	Buck, Boost, Buck-boost conversores

Métodos de illamento utilizados nos convertidores de potencia

• Illamento do transformador - Utiliza un transformador para transferir potencia entre entrada e saída sen conexión eléctrica directa, proporcionando un forte illamento.

• Optoacoplador (illamento óptico) - Usa a luz para transferir sinais a través do illamento, principalmente para circuítos de realimentación e control.

• Illamento capacitivo - Utiliza capacitores para transferir sinais a través de campos eléctricos, axeitados para aplicacións rápidas e de baixa potencia.

• Illamento magnético (indutivo). - Utiliza campos magnéticos para transferir sinais, de uso habitual nos circuítos de comunicación dixitais.

• Illadores dixitais - Dispositivos semicondutores que proporcionan illamento ao tempo que permiten a transferencia de sinal de alta velocidade mediante métodos capacitivos ou magnéticos.

• Amplificadores de illamento - Amplificadores especializados que transmiten con seguridade sinais analóxicos a través dunha barreira de illamento.

• Illamento de fibra óptica - Utiliza fibra óptica para transferir sinais con illamento eléctrico completo, ideal para ambientes de alta tensión ou ruidosos.

Vantaxes dos convertidores de enerxía illados

• Alta Seguridade

Proporciona separación eléctrica entre entrada e saída, polo que os usuarios e os dispositivos están protexidos de descargas eléctricas e fallos.

• Illamento Eléctrico

Detén o fluxo de corrente continua entre os circuítos, axudando a evitar danos se se produce un fallo nun lado.

• Redución de ruído

Reduce o ruído e as interferencias eléctricas, o que axuda aos circuítos a funcionar de forma máis fiable.

• Conversión de voltaxe flexible

Pode aumentar ou diminuír facilmente a tensión usando un transformador, o que o fai útil para diferentes necesidades de enerxía.

• Mellor Protección

Protexe os compoñentes sensibles de picos de tensión, sobretensións e curtocircuítos.

• Prevención de bucle de terra

Evita problemas causados por diferentes niveis de chan, mellorando a estabilidade do sistema.

• Amplo uso de aplicacións

Úsase habitualmente en cargadores, adaptadores, dispositivos médicos e sistemas industriais nos que a seguridade é importante.

Vantaxes dos conversores de enerxía non illados

• Alta Eficiencia

Utiliza menos compoñentes e ningún transformador, polo que a perda de enerxía é baixa e entrégase máis potencia á carga.

• Tamaño pequeno

O deseño compacto sen pezas voluminosas faino ideal para dispositivos portátiles e con espazo limitado.

• Resposta rápida

Axústase rapidamente aos cambios na tensión de entrada ou na carga, axudando a manter unha saída estable.

• Bo para baixa potencia

Funciona ben en aplicacións de baixa potencia como dispositivos móbiles, sensores e sistemas integrados.

• Alta Fiabilidade

Menos compoñentes reducen os puntos de falla, mellorando a durabilidade e o rendemento a longo prazo.

• Menor xeración de calor

A maior eficiencia significa que se desperdicia menos enerxía en forma de calor, mellorando o rendemento xeral.

• Lixeiro

A ausencia de compoñentes pesados como transformadores fai que o sistema sexa máis lixeiro e máis fácil de manexar.

Aplicacións dos convertidores de potencia illados

Figura 6. Aplicacións dos conversores de potencia illados

Adaptadores de alimentación e cargadores

Úsase en cargadores de teléfonos, adaptadores de portátiles e fontes de alimentación para proporcionar enerxía segura e illada.

Equipos médicos

Úsase en dispositivos como monitores de pacientes e sistemas de imaxe onde a seguridade eléctrica é fundamental.

Sistemas Industriais

Úsase en máquinas de fábrica e sistemas de control para protexer equipos e operadores.

Equipos de telecomunicacións

Úsase en sistemas de comunicación para garantir unha potencia estable e sen ruídos.

Sistemas de Enerxías Renovables

Úsase en inversores solares e sistemas eólicos para converter e xestionar a enerxía de forma segura.

Vehículos eléctricos (EV)

Úsase nos cargadores e sistemas de alimentación a bordo para proporcionar unha transferencia segura de enerxía.

Aeroespacial e Defensa

Usado en aeronaves e electrónica de defensa onde a fiabilidade e o illamento son moi importantes.

Aplicacións de conversores de potencia non illados

Figura 7. Aplicacións dos convertidores de potencia non illados

Dispositivos alimentados por batería

Úsase en teléfonos, ordenadores portátiles e aparellos portátiles para axustar eficazmente a tensión de diferentes pezas.

Reguladores de tensión

Úsase en circuítos para aumentar ou baixar a tensión para que os compoñentes reciban a potencia correcta.

Sistemas embebidos

Úsase en microcontroladores e sensores para proporcionar enerxía estable en pequenos sistemas electrónicos.

Controladores LED

Úsase para proporcionar tensión e corrente adecuadas aos LED para unha iluminación estable e eficiente.

Electrónica automotriz

Úsase en coches para alimentar sistemas como sensores, pantallas e unidades de control.

Sistemas informáticos

Úsase dentro de ordenadores para regular a tensión en placas base e placas de circuíto.

Electrónica de consumo

Úsase en dispositivos como televisores, enrutadores e pequenos electrodomésticos para unha conversión de enerxía sinxela e eficiente.

Como reducir o ruído nos convertidores non illados?

O ruído en conversores non illados pódese reducir mediante o uso capacitores e indutores para suavizar a saída e filtrar sinais non desexados, mantendo o esquema do circuíto curto e ordenado.Conexión a terra adecuada, especialmente a plano de terreo sólido, axuda a minimizar o ruído e mellorar as rutas de retorno actuais.Colocar capacitores de desacoplamento preto dos circuitos integrados mellora a estabilidade e o uso ESR baixo condensadores mellora o rendemento de filtrado.

Engadindo perlas de ferrita e filtros de modo común axuda a bloquear o ruído de alta frecuencia, mentres circuítos amortiguadores reducir os picos de tensión e os timbres.Manter os bucles de corrente e os nodos de conmutación pequenos é fundamental para reducir a interferencia electromagnética (EMI) e un enrutamento coidadoso evita que o ruído afecte os sinais sensibles.

Usando compoñentes de alta calidade, optimizando o frecuencia de conmutación, e a aplicación de técnicas como a conmutación suave ou o control de espectro espallado pode reducir aínda máis o ruído.Apropiado deseño térmico e as probas con ferramentas como un osciloscopio tamén axudan a identificar e minimizar o ruído de forma eficaz.

Elixir entre conversores de enerxía illados e non illados

Factor	Illado Conversor	Non Illado Conversor
Requisito de seguridade	Proporciona electricidade completa separación, protexendo usuarios e equipos sensibles	Sen illamento, polo que as fallas poden afectan directamente a carga
Custo	Maior debido ao transformador e compoñentes adicionais	Baixo debido a un deseño máis sinxelo e menos compoñentes
Tamaño e espazo	Máis grande e máis pesado por mor transformador e circuitos adicionais	Compacto e lixeiro, ideal para dispositivos pequenos
Eficiencia	Lixeiramente máis baixo debido ao transformador e perdas de conmutación	Maior eficiencia con menos perdas de enerxía
Tipo de aplicación	Usado en medicina, industria, telecomunicacións e sistemas de alta tensión	Usado en dispositivos portátiles, sistemas embebidos e electrónica de baixa potencia
Tratamento do ruído	Un mellor illamento reduce o ruído e interferencias entre circuítos	Pode pasar máis ruído entre as entradas e saída
Conversión de voltaxe	Pode facilmente subir ou baixar grandes niveis de tensión con seguridade	Adecuado para menor voltaxe cambios dentro do mesmo sistema
Complexidade	Deseño máis complexo, require control e protección coidadosos	Deseño sinxelo, máis doado implementar e manter
Necesidades de fiabilidade	Mellor para sistemas críticos onde o fracaso non é aceptable	Apto para menos críticos e aplicacións máis sinxelas
Regulación e Control	Moitas veces usa o illamento de feedback (por exemplo, optoacopladores) para unha saída estable	Control directo sen illamento simplifica o deseño

Conclusión

Os conversores illados e non illados teñen cada un os seus propios beneficios e usos.A elección correcta depende da seguridade, do custo, do tamaño e das necesidades da aplicación.Ao comprender as súas características, métodos de deseño e problemas comúns, pode construír sistemas de enerxía eficientes, fiables e compactos para dispositivos electrónicos modernos.
