Compoñentes de filtros EMI, optimización de rendemento e aplicacións

Os filtros EMI son pezas importantes que axudan a que os dispositivos electrónicos funcionen sen problemas eliminando o ruído eléctrico non desexado.Este artigo explica que son os filtros EMI, como funcionan, os seus compoñentes, tipos e usos, xunto con consellos de deseño sinxelos e prácticas de instalación para reducir as interferencias e mellorar o rendemento.

Catálogo

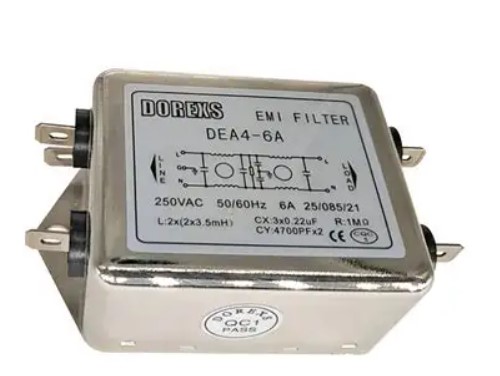

Figura 1. Filtro EMI

Que é un filtro EMI?

Un filtro EMI (interferencia electromagnética) é unha pequena parte electrónica que elimina o ruído eléctrico non desexado da enerxía ou dos sinais.Este ruído, chamado interferencia electromagnética, pode proceder doutros dispositivos e facer que as cousas funcionen mal ou fallen.O filtro deixa pasar a electricidade normal ao mesmo tempo que bloquea o ruído, axudando aos dispositivos a funcionar sen problemas e a non interferir entre si.

Como funciona un filtro EMI?

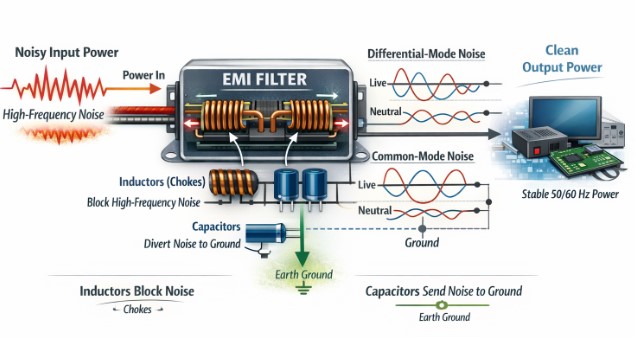

Figura 2.Como un filtro EMI suprime o ruído de alta frecuencia

An O filtro EMI funciona bloqueando os ruídos eléctricos de alta frecuencia non desexadose permitindo que pase a enerxía normal de baixa frecuencia, como a electricidade estándar de 50/60 Hz.Usa compoñentes como capacitores e indutores para facelo de forma eficaz.Os indutores, tamén chamados estranguladores, resisten os cambios rápidos de corrente, polo que ralentizan ou bloquean os sinais rápidos e ruidosos mentres deixan fluír unha corrente constante.Os capacitores, por outra banda, proporcionan un camiño para que o ruído de alta frecuencia se desvíe do circuíto principal, a miúdo enviándoo a terra.

Os filtros EMI están deseñados para manexar tanto ruído de modo diferencial, que se produce entre os cables vivos e neutros, e o ruído de modo común, que aparece en ambas as liñas en relación co chan.Ao eliminar esta interferencia, o filtro axuda aos dispositivos electrónicos a funcionar de forma fiable, reduce a interrupción dos equipos próximos e garante o cumprimento das normas eléctricas.

Compoñentes dun filtro EMI

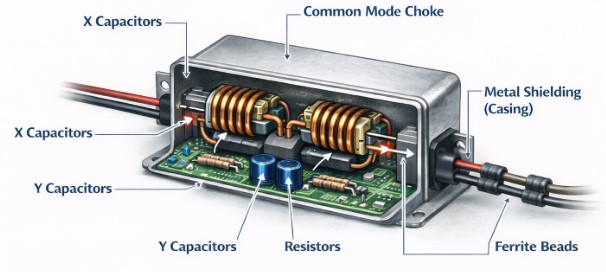

Figura 3.Compoñentes dun filtro EMI

• X Condensadores – Reduce o ruído entre as liñas eléctricas (de liña a liña) e axuda a limpar as interferencias da fonte de alimentación.

• Condensadores Y – Envía ruídos non desexados desde a liña ao chan por seguridade ao tempo que protexe aos usuarios de descargas eléctricas.

• Choke de modo común – Bloquea o ruído que aparece igual en ambas liñas mentres permite o paso da corrente normal.

• Inductor de modo diferencial – Reduce o ruído entre dúas liñas eléctricas e axuda a suavizar pequenas perturbacións do sinal.

• Resistencias – Descarga enerxía extra e mellora a estabilidade do circuíto evitando a acumulación de carga sobrante.

• Perlas de ferrita – Absorbe o ruído de alta frecuencia e adoita colocarse en fíos ou preto de compoñentes.

• Blindaxe metálico (carcasa) – Evita que o ruído entre ou saia do filtro ao tempo que protexe o circuíto de interferencias externas.

Clasificacións e especificacións do filtro EMI

Especificación	Típico Valores / Rango	Que Significa
Tensión nominal	110 V, 230 V, 250 V CA	Tensión máxima que pode o filtro manexar con seguridade
Corrente nominal	1A, 3A, 6A, 10A, 20A	Máxima corrente continua permitido
Frecuencia de operación	50 Hz / 60 Hz	Frecuencia estándar da liña eléctrica
Perda de inserción	20 dB – 100 dB (varía con frecuencia)	Con que eficacia se reduce o ruído
Corrente de fuga	0,1 mA - 3,5 mA	Pequena corrente que flúe cara a terra
Rango de temperatura	-25 °C a +85 °C (típico)	Límites seguros de temperatura de funcionamento
Resistencia dieléctrica	1500 V - 2500 V CA	Resistencia de illamento entre liñas
Capacitancia (tapas X/Y)	X: 0,1–1 µF, Y: 1–4,7 nF	Valores dos capacitores internos
Tipo de montaxe	PCB / Chasis	Como se instala o filtro
Normas de seguridade	UL, IEC, CE	Certificacións de conformidade

Tipos de filtros EMI

Figura 4.Filtros EMI de modo común

Bloquear o ruído que aparece igual en ambas liñas eléctricas mentres permite o paso da corrente normal.

Figura 5. Filtros EMI de modo diferencial

Reduce o ruído que se produce entre dúas liñas, axudando a suavizar as diferenzas de sinal.

Figura 6.Filtros paso baixo

Permitir que pasen sinais de baixa frecuencia (potencia útil) mentres se bloquea o ruído de alta frecuencia.

Figura 7.Filtros paso alto

Permite que pasen sinais de alta frecuencia mentres se bloquean as frecuencias máis baixas, que se usan en aplicacións específicas.

Figura 8.Filtros de paso de banda

Permitir que pase un certo rango de frecuencias mentres bloquea outras fóra dese rango.

Figura 9.Filtros dunha etapa

Usa un nivel de filtrado e son sinxelos, compactos e de baixo custo.

Figura 10.Filtros de varias etapas

Use varias etapas de filtrado para proporcionar unha redución de ruído máis forte para os equipos sensibles.

Diagrama de circuíto de filtro EMI

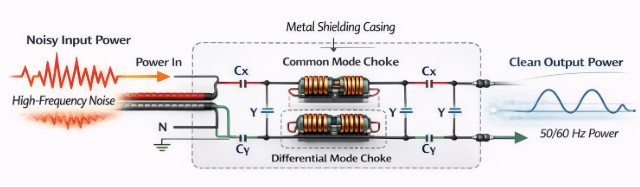

Figura 11.Diagrama de circuíto de filtro EMI

Un circuíto de filtro EMI está deseñado para bloquear o ruído de alta frecuencia mentres permite Potencia normal 50/60 Hz para pasar.A enerxía de entrada ruidosa entra polo liña (L) e neutro (N), onde os compoñentes clave comezan a filtrarse. X capacitores (Cx) reducir ruído en modo diferencial entre liña e neutro, mentres Capacitores Y (Cy) desviar ruído de modo común a terra por seguridade.A estrangulación de modo común bloquea o ruído que aparece nas dúas liñas ao mesmo tempo, e a estrangulador de modo diferencial reduce o ruído entre as dúas liñas.

Todos os compoñentes están encerrados en a carcasa de blindaxe metálica, que axuda a conter as interferencias.O resultado é potencia de saída limpa e estable cun ruído eléctrico significativamente reducido, garantindo un rendemento fiable do dispositivo.

Fontes de interferencia electromagnética

Liñas eléctricas

Transmite ruído eléctrico da rede e doutros dispositivos conectados, que poden estender interferencias en varios sistemas.

Motores e Xeradores

Producir ruído debido a conmutación, chispas e pezas móbiles, especialmente nos equipos industriais.

Fontes de alimentación conmutadas

Crea ruído de alta frecuencia durante a conexión/desactivación rápida, que pode afectar os circuítos próximos.

Dispositivos sen fíos

Emite sinais como ondas de radio e wifi que poden interferir con produtos electrónicos sensibles.

Informática e Circuítos Dixitais

Xera ruído a partir de cambios rápidos de sinal e sinais de reloxo utilizados para procesar datos.

Sistemas de iluminación (por exemplo, LED, fluorescente)

Producen interferencias debido a controladores electrónicos e compoñentes de conmutación no seu interior.

Transmisores de radio e TV

Envía sinais electromagnéticos fortes que poden perturbar os dispositivos electrónicos próximos.

Aplicacións de filtros EMI

Figura 12.Aplicacións de filtros EMI

• Fontes de alimentación – Úsase para limpar o ruído eléctrico e proporcionar enerxía estable para que os dispositivos poidan funcionar correctamente sen perturbacións.

• Electrónica de consumo – Atópase en televisores, ordenadores e cargadores para evitar interferencias e mellorar o rendemento e a fiabilidade.

• Equipamento industrial – Protexer as máquinas do ruído eléctrico nas fábricas, axudándoas a funcionar con fluidez e seguridade.

• Dispositivos Médicos – Garantir o funcionamento preciso de equipos sensibles como monitores e escáneres reducindo os erros de sinal.

• Sistemas de automoción – Reducir o ruído na electrónica do vehículo, como sensores e unidades de control para un mellor rendemento.

• Sistemas de telecomunicacións – Axuda a manter sinais claros nos dispositivos de comunicación, reducindo a perda e a distorsión do sinal.

• Sistemas de iluminación – Reducir as interferencias das luces LED e fluorescentes para que non afecten a electrónica próxima.

Erros comúns de deseño de filtros EMI

Selección incorrecta de compoñentes

O uso de capacitores ou indutores incorrectos pode reducir o rendemento do filtrado e non bloquear correctamente o ruído.

Pobre conexión a terra

A posta a terra inadecuada pode facer que o filtro sexa ineficaz e permitir que o ruído pase polo circuíto.

Colocación incorrecta

Colocar o filtro lonxe da fonte de ruído reduce a súa capacidade para deter as interferencias de forma eficaz.

Ignorando o intervalo de frecuencia

Non ter en conta a frecuencia do ruído pode producir un filtro que non bloquee os sinais non desexados.

Sen vistas á corrente de fuga

A alta corrente de fuga pode crear riscos de seguridade, especialmente en dispositivos sensibles ou médicos.

Disposición incorrecta da PCB

O ruído deficiente e os trazos longos poden introducir ruído extra en lugar de reducilo.

Subestimación das condicións de carga

Non ter en conta a tensión e a corrente reais pode provocar un sobreenriquecemento ou un fallo dos compoñentes.

Falta de blindaxe

Sen unha protección adecuada, o ruído externo aínda pode entrar e afectar ao sistema.

Filtros EMI monofásicos vs trifásicos

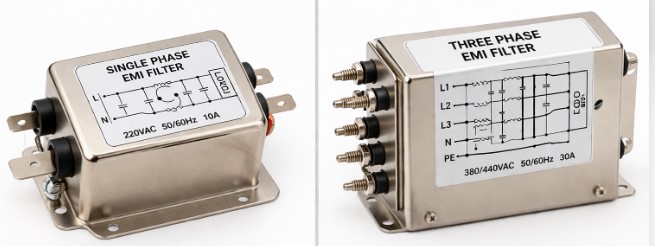

Figura 13.Filtros EMI monofásicos vs trifásicos

Característica	Solteiro Filtro EMI de fase	Tres Filtro EMI de fase
Sistema de potencia	Usa unha liña e outra neutra	Utiliza tres liñas eléctricas
Uso común	Aparellos domésticos e pequenos electrónica	Máquinas industriais e pesadas equipos
Complexidade	Deseño sinxelo	Deseño máis complexo
Tamaño	Máis pequeno e compacto	De maior tamaño
Custo	Menor custo	Maior custo
Tratamento do ruído	Manexa niveis máis baixos de ruído	Manexa niveis máis altos de ruído
Capacidade de potencia	Apto para baixo a moderado poder	Adecuado para alta potencia aplicacións

Conclusión

Os filtros EMI xogan un papel importante para manter os sistemas eléctricos estables e fiables ao bloquear o ruído non desexado.Ao comprender os seus tipos, compoñentes e o seu uso axeitado, pode mellorar o rendemento do dispositivo, evitar erros comúns e garantir un funcionamento seguro e eficaz tanto en aplicacións sinxelas como complexas.
