Relé de 8 pinos: principio de funcionamento, configuración de pinos, cableado e usos

Un relé de 8 pinos é un importante dispositivo eléctrico usado para controlar circuítos de forma segura e eficiente.Este artigo explica o seu funcionamento, a configuración do pin, os compoñentes, o cableado, os tipos e os usos.Tamén inclúe probas, problemas comúns e consellos de seguridade para axudarche a comprender e utilizar os relés facilmente.

Catálogo

Figura 1. Relé de 8 PIN

Que é un relé de 8 PIN?

An Relé de 8 pines é un relé con oito pinos de conexión que serve para conectalo a un circuíto ou toma.Normalmente ten pinos para a bobina (que acende o relé) e patas para cambiar contactos como normalmente aberto (NO) e normalmente pechado (NC).Cando se aplica enerxía á bobina, o relé acende ou apaga os circuítos conectados.Utilízase habitualmente en sistemas de control e é fácil de instalar e substituír.

Compoñentes internos dun relé de 8 pines

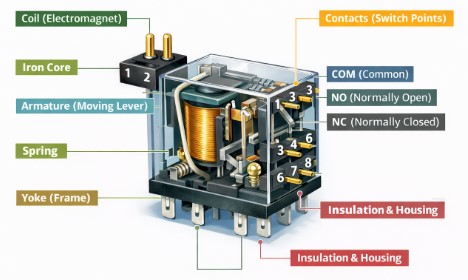

Figura 2.Compoñentes internos dun relé de 8 pines

• Bobina (electroimán) – Un fío enrolado que crea un campo magnético cando se aplica tensión, usado para activar o relé.

• Núcleo de Ferro – Un núcleo metálico no interior da bobina que fortalece e enfoca o campo magnético.

• Armadura (panca móbil) – Unha parte metálica móbil que é tirada polo campo magnético para accionar o interruptor.

• Contactos (Puntos de cambio) – Os terminais metálicos que controlan o circuíto están conectados cando o relé está apagado e desconectados cando está ON.

• Primavera – Devolve a armadura á súa posición orixinal cando a bobina non está alimentada.

• Xugo (Cadro) – Unha estrutura metálica que mantén as pezas xuntas e axuda a guiar o campo magnético.

• Illamento e vivenda – Cuberta exterior protectora que mantén as pezas seguras e illadas eléctricamente.

Diagrama de cableado de relés de 8 pines

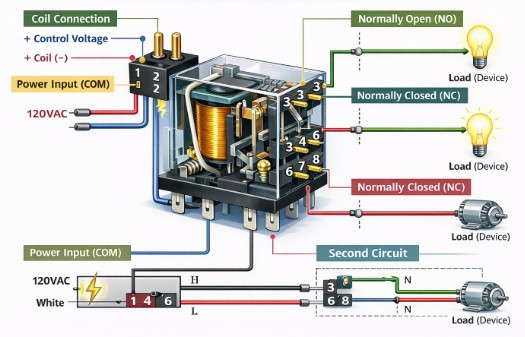

Figura 3.Diagrama de cableado de relés de 8 pines

Conexión de bobina – Conecte unha tensión de control aos dous pinos da bobina para energizar o relé e crear un campo magnético.

Entrada de enerxía (COM) – Conecte a fonte de alimentación principal ao terminal COM, que actúa como punto de conmutación.

Normalmente aberto (NON) – Conecte a carga aquí se quere que se acenda só cando o relé estea activado.

Normalmente pechado (NC) – Conecte a carga aquí se quere que permaneza acendida cando o relé estea desactivado e apague cando estea activado.

Cargar (dispositivo) – Conectar o dispositivo (luz, motor, etc.) para que reciba enerxía por NO ou NC.

Segundo Circuito – Use o segundo conxunto de COM, NO e NC para controlar outro dispositivo independentemente ao mesmo tempo.

Tipos de relés de 8 pines

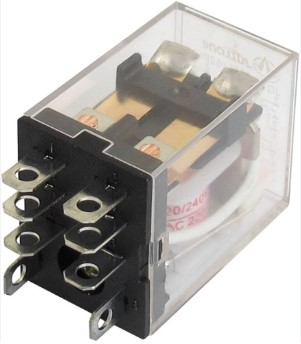

Figura 4. Relé electromecánico (EMR)

Usa unha bobina electromagnética para crear un campo magnético que move unha armadura, abrindo ou pechando contactos físicos.Produce un son de clic audible durante o funcionamento e proporciona un forte illamento eléctrico entre os circuítos de control e de carga.

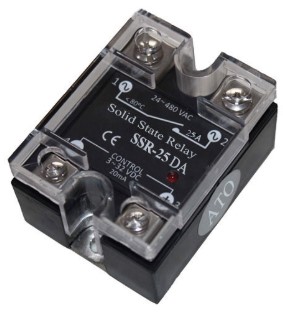

Figura 5. Relé de estado sólido (SSR)

Utiliza dispositivos semicondutores como tiristores ou triacs en lugar de pezas mecánicas.Isto permite velocidades de conmutación moi rápidas, un funcionamento completamente silencioso e unha vida útil máis longa xa que non hai desgaste físico.Non obstante, os SSR poden xerar calor e moitas veces requiren disipadores de calor, especialmente en aplicacións de alta corrente.

Figura 6. Relé de retardo de tempo

Inclúe un mecanismo de temporización interno que atrasa a acción de conmutación (retardo ao ON ou ao apagado).Isto é útil en sistemas de automatización nos que os procesos deben ocorrer en secuencia, como arranques de motores, sistemas de iluminación ou circuítos de seguridade.

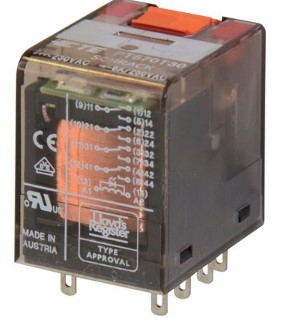

Figura 7. Relé de enganche

Tamén chamado relé biestable, mantén o seu último estado (ON ou OFF) mesmo cando se corta a alimentación.Só require un pequeno pulso para cambiar de estado, polo que é eficiente enerxéticamente.Úsase habitualmente en circuítos de memoria, dispositivos alimentados con batería e aplicacións nas que o aforro de enerxía é importante.

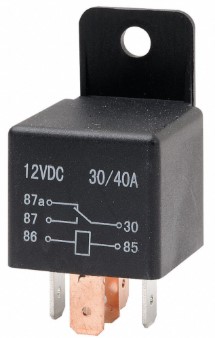

Figura 8. Relé de propósito xeral

Un relé versátil usado en aplicacións eléctricas cotiás para conmutar cargas moderadas.É moi utilizado en circuítos de control, electrodomésticos e sistemas básicos de automatización debido á súa sinxeleza, fiabilidade e rendibilidade.

Figura 9. Relé en miniatura

Unha versión máis pequena dun relé estándar deseñada para circuítos electrónicos compactos e montaxe en PCB.A pesar do seu tamaño, pode manexar unha cantidade razoable de corrente e úsase a miúdo en dispositivos de comunicación, produtos electrónicos de consumo e sistemas integrados.

Especificacións e clasificacións do relé de 8 PIN

Parámetro	Típico Especificación
Número de pinos	8 pinos
Tipo de contacto	DPDT (Doble Polo Doble Tiro)
Tensión da bobina	5V, 12V, 24V DC / 110V, 230V AC
Valoración de contacto	5A a 10A a 250V AC
Resistencia da bobina	Depende da tensión da bobina (por exemplo, ~400Ω para 12V DC)
Tensión de captación	~70–80% da tensión nominal da bobina
Tensión de caída	~10–30% da tensión nominal da bobina
Tensión de conmutación	Ata 250 V AC / 30 V DC
Corriente de conmutación	Ata 10A
Resistencia de illamento	≥ 100 MΩ
Resistencia dieléctrica	1000–1500 VCA (entre bobina e contactos)
Tempo de Operación	5-15 ms
Tempo de lanzamento	5-10 ms
Tipo de montaxe	Montaxe PCB/Socket Mount
Temperatura de funcionamento	-25 °C a +70 °C (típico)

Vantaxes de usar un relé de 8 pines

• Controla varios circuítos – Pode cambiar dous circuítos separados ao mesmo tempo usando os seus contactos DPDT.

• Illamento Eléctrico – Mantén separados o circuíto de control e o circuíto de carga, mellorando a seguridade e a protección.

• Operación versátil – Pódese utilizar tanto para aplicacións normalmente abertas (NO) como normalmente pechadas (NC).

• Control de baixa potencia – Permite que un pequeno sinal de control faga funcionar dispositivos de alta potencia como motores ou luces.

• Conmutación fiable – Ofrece un funcionamento consistente e estable para tarefas de conmutación repetidas.

• Substitución fácil – A miúdo úsase con enchufes, facilitando a instalación e a substitución.

• Aplicacións amplas – Adecuado para sistemas industriais, automatización, electrodomésticos e proxectos electrónicos.

Relé de 8 clavijas vs relé de 5 clavijas

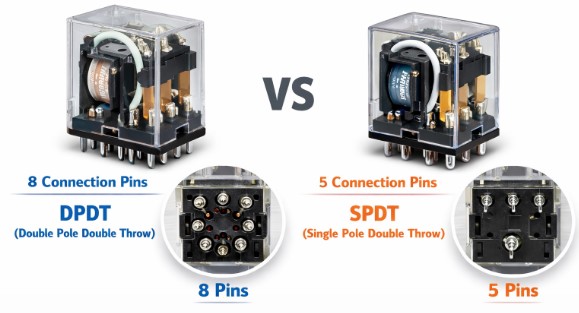

Figura 10.Relé de 8 clavijas vs relé de 5 clavijas

Característica	8 pinos Relevo	5 pinos Relevo
Número de pinos	8 terminales incluíndo 2 pins de bobina e 6 pinos de contacto	5 terminales incluíndo 2 pins de bobina e 3 pinos de contacto
Tipo de contacto	DPDT (Doble Polo Doble Tiro) con dous conxuntos de COM, NO, NC	SPDT (Single Pole Double Throw) cun conxunto de COM, NO, NC
Número de circuítos	Pode controlar dous circuítos separados ao mesmo tempo	Pode controlar só un circuíto
Función de conmutación	Pode cambiar dúas cargas de forma independente ou en conxunto	Cambia unha única carga entre ON e OFF
Complexidade	Máis versátil e flexible para operacións múltiples	Máis sinxelo e máis doado de usar
Uso Común	Sistemas industriais, control paneis, circuítos de automatización	Sistemas automotivos, sinxelos cambio de aplicacións
Tamaño e configuración	Moitas veces úsase con tomas de relé para fácil instalación e substitución	Normalmente compacto e directo plug-in para un uso rápido
Flexibilidade de aplicación	Adecuado para control complexo tarefas e control multidispositivo	Adecuado para tarefas básicas de control e conmutación dun só dispositivo

Aplicacións dos relés de 8 pines

• Sistemas de control industrial

Úsase en paneis de control para operar máquinas e motores mediante sinais de control de baixa potencia.

• Electrodomésticos

Atópase en lavadoras, frigoríficos e unidades de aire acondicionado para activar e desactivar diferentes funcións.

• Sistemas de automatización

Funciona con PLC e circuítos de control para executar procesos automáticos sen control manual.

• Control de Motor

Axuda a iniciar e parar os motores de forma segura sen manipular directamente a alta potencia.

• Control de iluminación

Úsase para cambiar as luces automaticamente, como en temporizadores ou sistemas baseados en sensores.

• Proxectos Electrónicos

Común en Arduino e proxectos de bricolaxe para controlar dispositivos como ventiladores, luces ou bombas.

• Conmutación de potencia

Permite que os circuítos de baixa tensión controlen de forma segura as cargas de alta ou alta corrente.

Problemas comúns e solución en relés de 8 pines

Problema	Solución
O relé non cambia (sen clic)	Comproba a fonte de alimentación, verifica tensión correcta da bobina, proba a bobina cun multímetro
Clics de relé pero sen carga Cambio	Inspeccionar e limpar os contactos, substituír o relé se os contactos están danados
Sobrequecemento do relé	Utilizar a tensión correcta, reducir a carga, mellorar a ventilación
Operación intermitente	Apretar as conexións, comprobar toma, substituír o relé se está desgastado
Contactos pegados (permanece activado/desactivado)	Use o relé de clasificación adecuada, engade protección (snubber), substituír o relé
Ruído ou Charla	Estabilizar a fonte de alimentación, comprobar cableado e sinal de control
Cableado incorrecto dos pinos	Siga o diagrama de pins e conéctese pinos correctamente

Consellos de seguridade ao usar un relé de 8 pines

• Use as clasificacións correctas – Escolle sempre un relé coa tensión e intensidade correctas para que non se quente nin se dane.

• Comprobe as conexións de pin – Identifique correctamente os pins da bobina, COM, NO e NC para evitar cableados incorrectos e curtocircuítos.

• Apague primeiro a enerxía – Desconecte sempre a fonte de alimentación antes de traballar para evitar descargas eléctricas ou lesións.

• Engadir dispositivos de protección – Utilizar fusibles ou interruptores automáticos para protexer o circuíto de sobrecargas e avarías.

• Use o illamento axeitado – Cubra os cables e terminais expostos para evitar contactos accidentais e curtocircuítos.

• Evite a sobrecarga – Non conecte cargas que excedan a capacidade nominal do relé para evitar danos.

• Cableado seguro – Asegúrese de que todas as conexións estean axustadas e firmes para evitar faíscas ou conexións soltas.

• Use sockets de relé – Use tomas adecuadas para facilitar a instalación, un mellor contacto e unha substitución máis segura.

• Proba antes de usar – Comprobe o relé cun multímetro ou de baixa tensión antes de funcionar a plenitude para asegurarse de que funciona correctamente.

Conclusión

Un relé de 8 pinos é un dispositivo sinxelo pero útil para controlar circuítos eléctricos.Ao comprender as súas partes, cableado e prácticas de seguridade, podes utilizalo de forma eficaz en moitas aplicacións.O uso e o mantemento axeitados axudan a garantir un funcionamento seguro, fiable e duradeiro tanto nos sistemas básicos como industriais.
